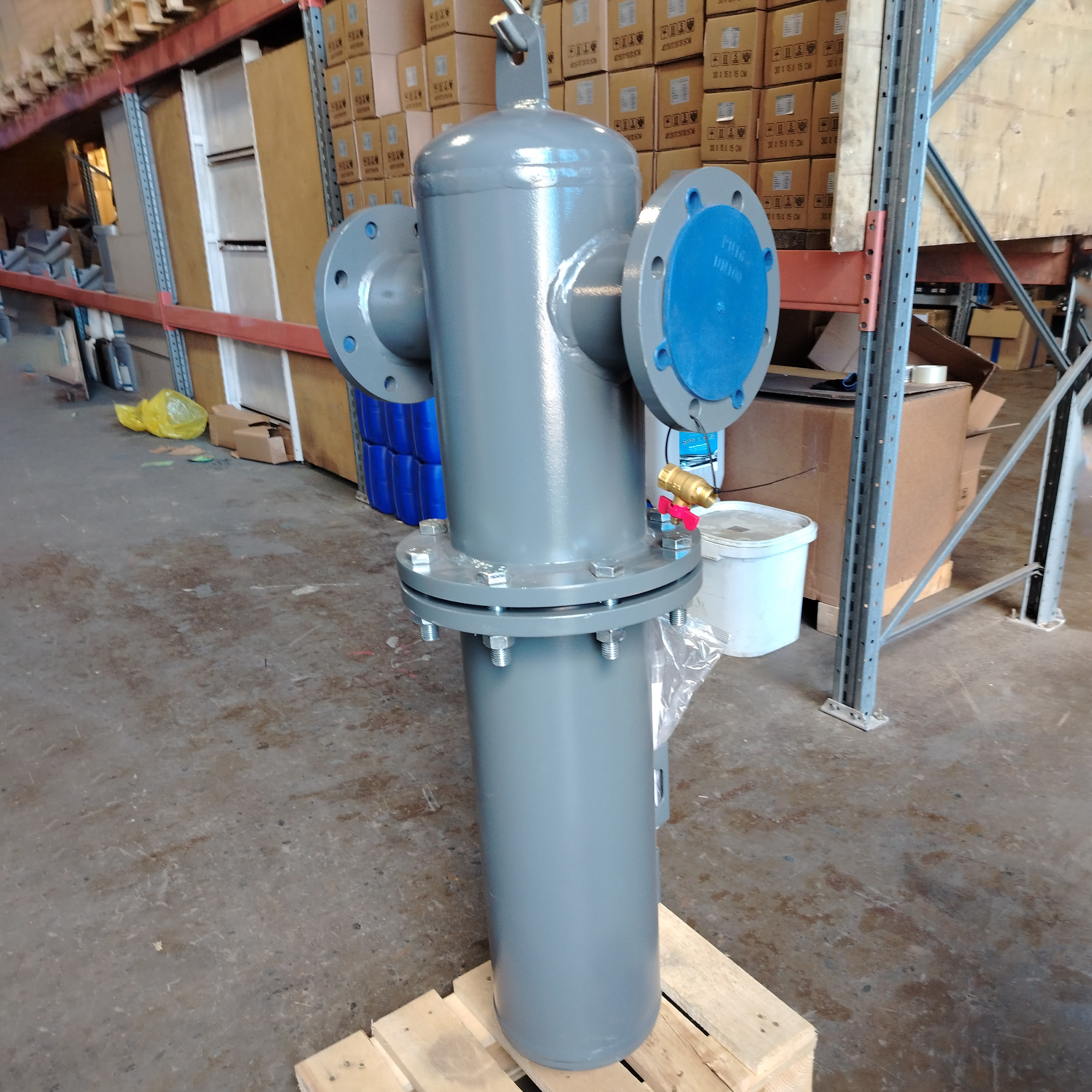

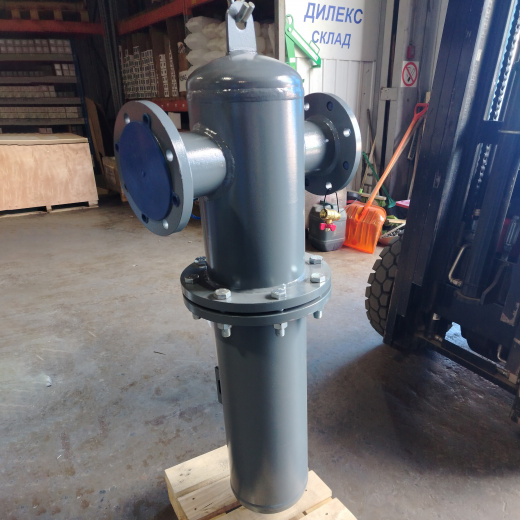

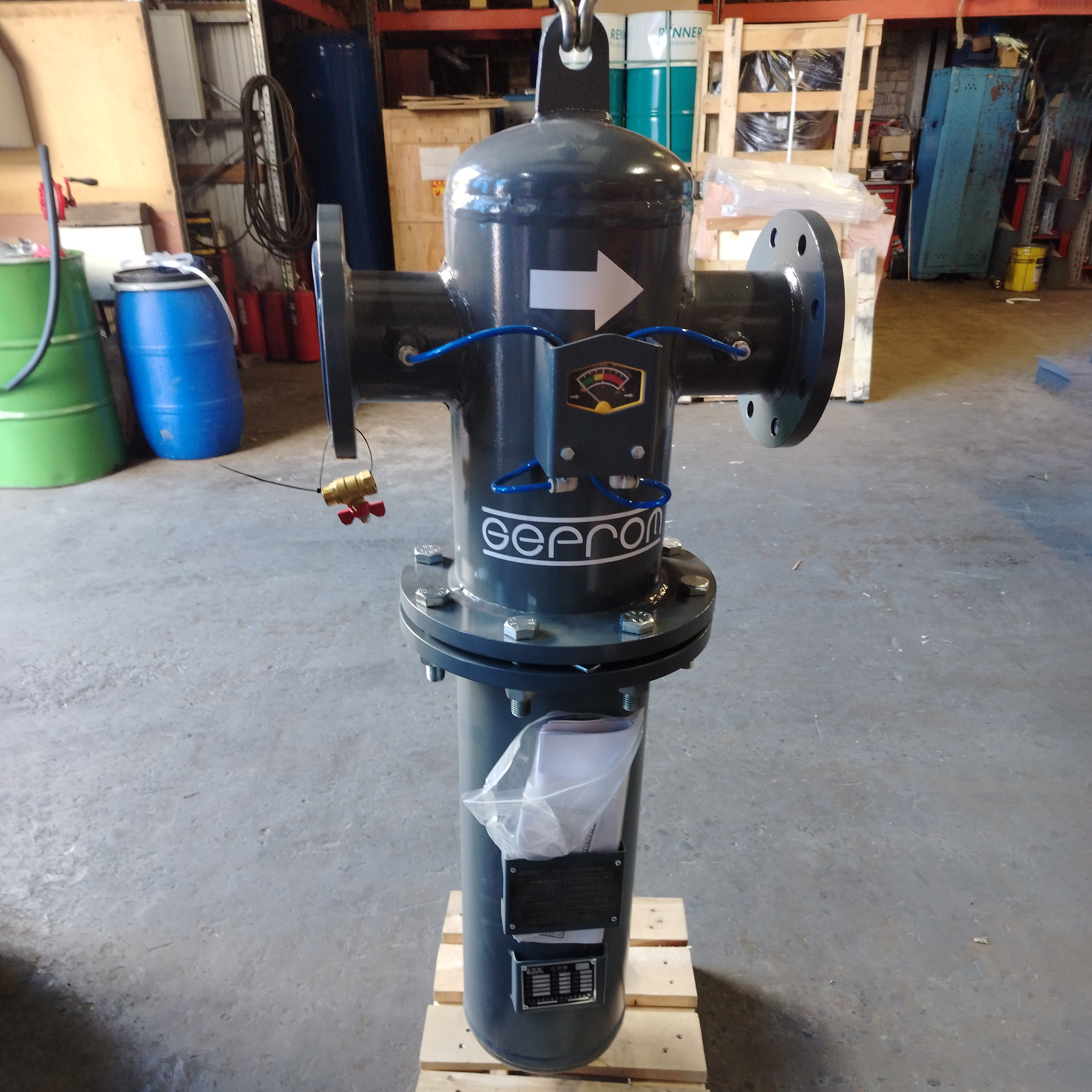

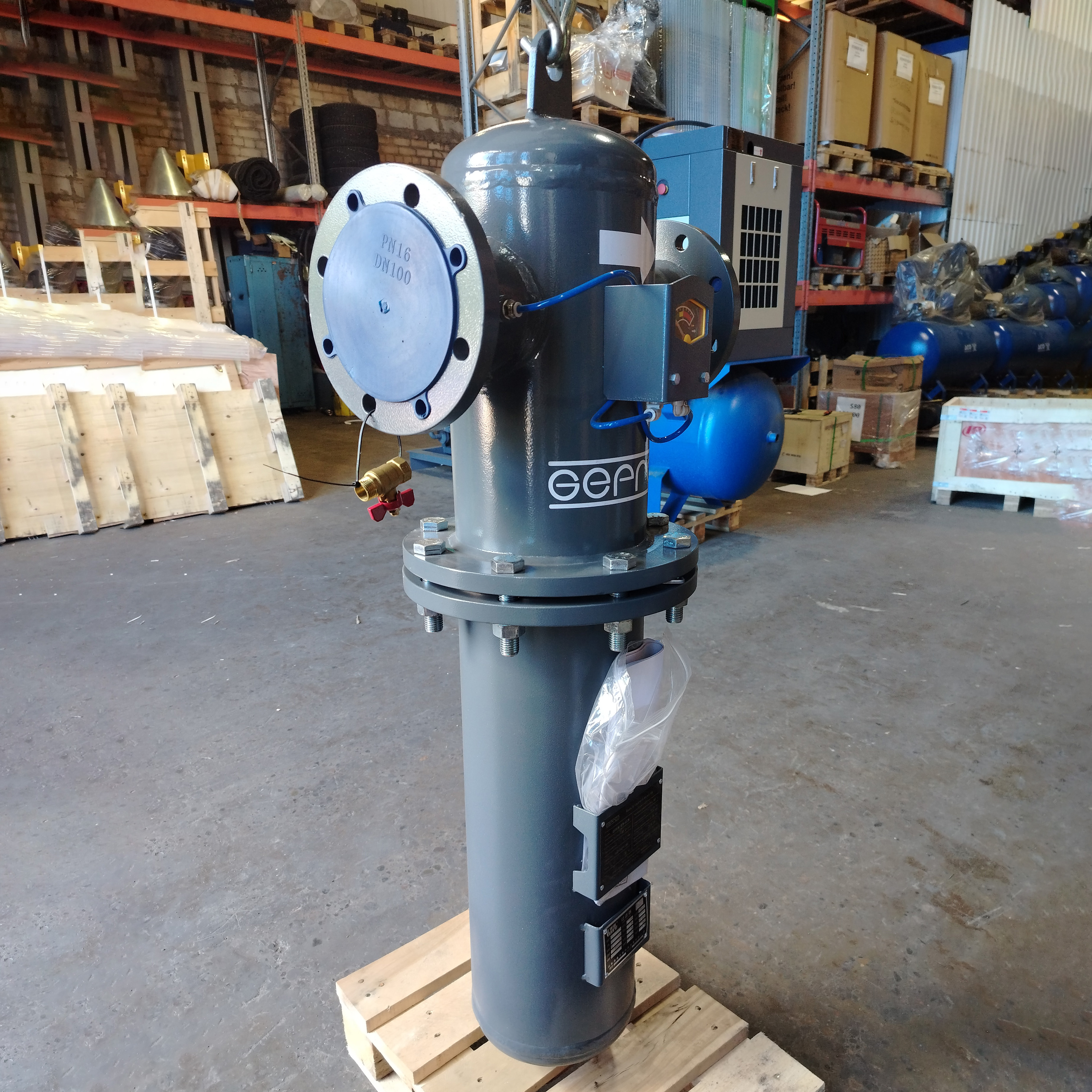

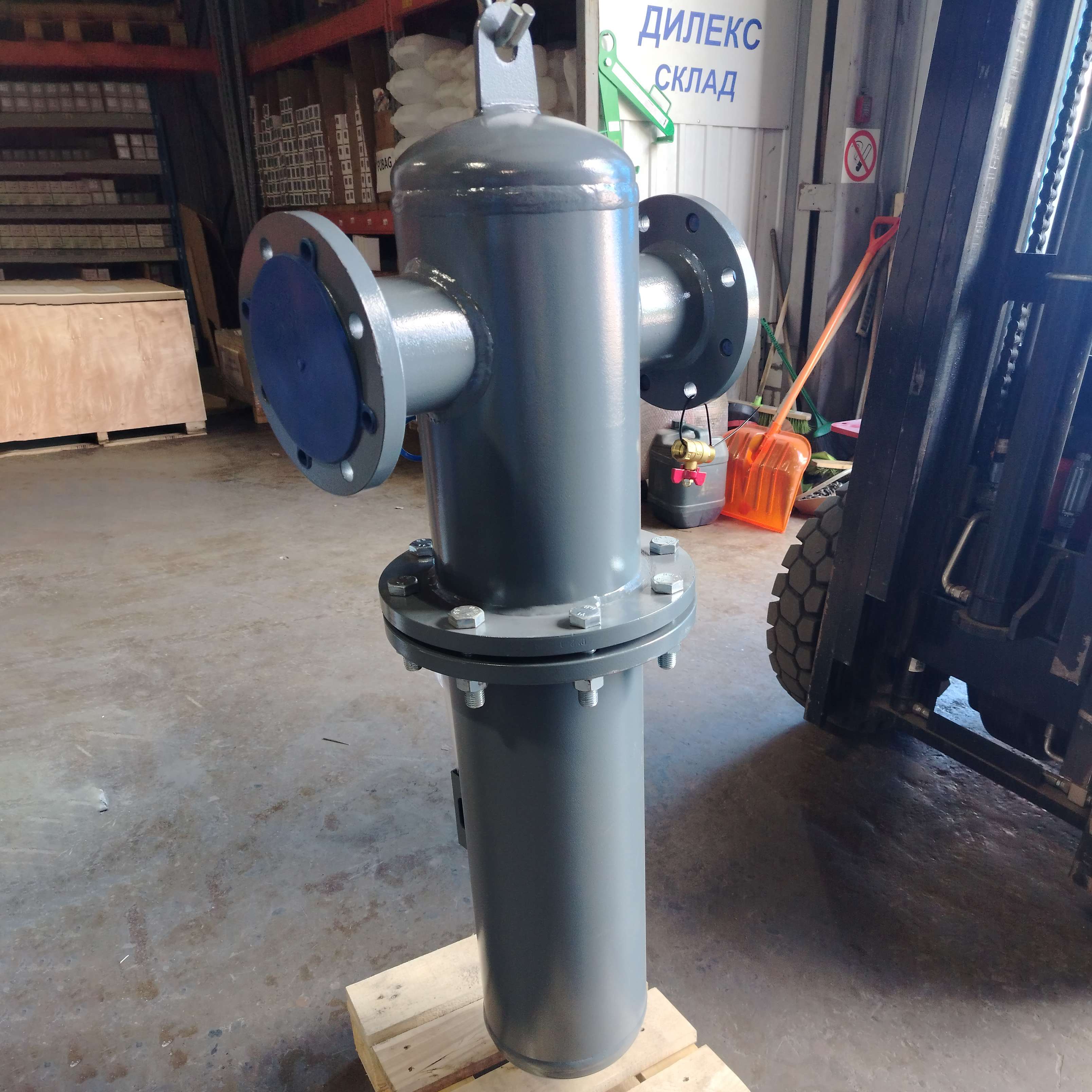

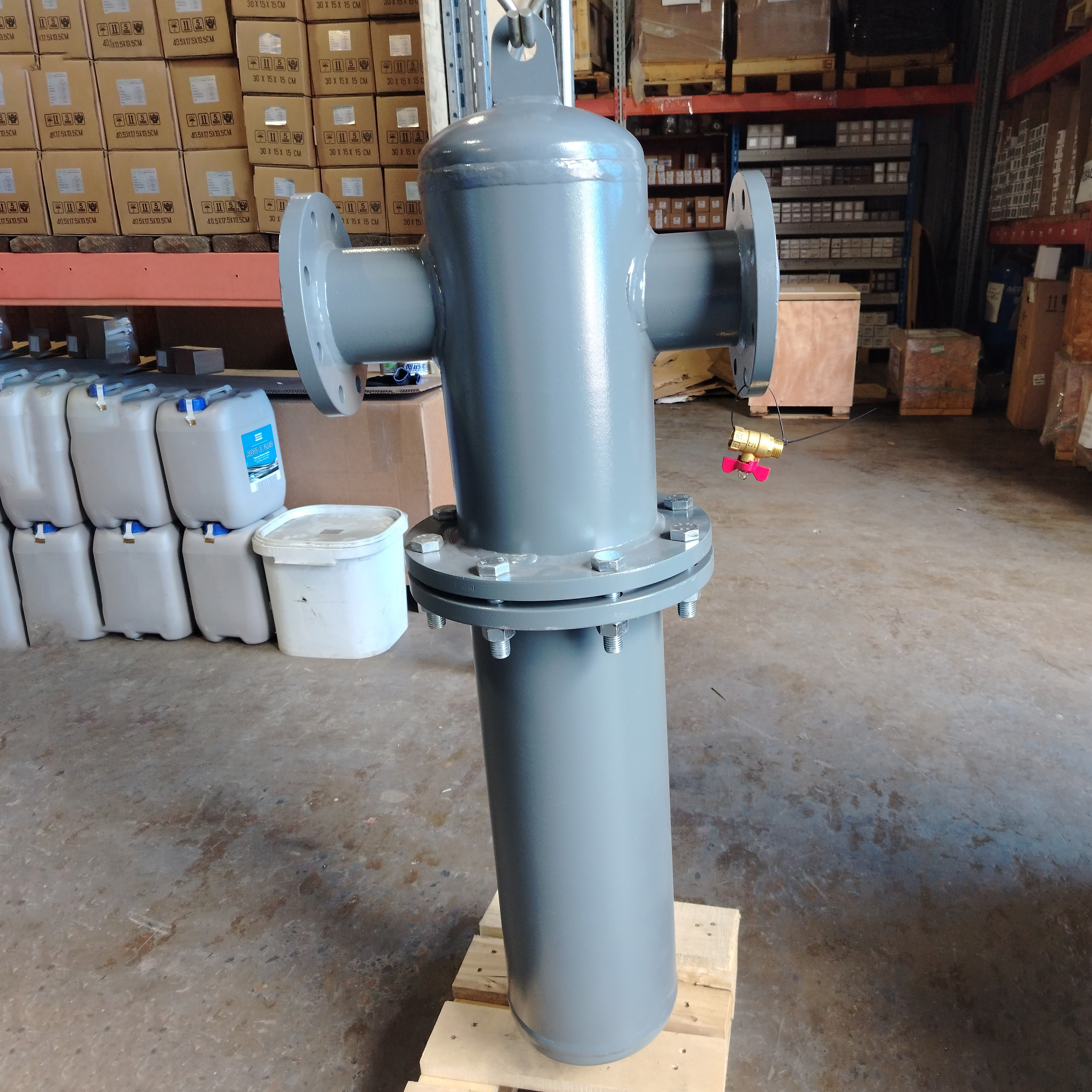

Фланцевый магистральный фильтр GFD-450
Основные технические характеристики
| Модель | GFD-450 |
| Пропускная способность | 45 Нм³/мин (2700 Нм³/час) |
| Рабочее давление | Исполнения на 10, 16, 25, 40 бар |
| Тип соединения | Фланец DN100 |
| Количество элементов | 2 |
| Габариты (Д×Ш×В) | 1250 мм × 446 мм × 700 мм |
| Вес | 70 кг |
Конструкция и назначение
Фланцевый магистральный фильтр GFD-450 — это высокопроизводительная двухэлементная модель, предназначенная для интенсивной очистки сжатого воздуха в крупных промышленных системах. Благодаря фланцевому соединению DN100 и увеличенной высоте корпуса, фильтр обеспечивает эффективную работу при высоких расходах, выступая ключевым элементом на центральных магистралях или перед критически важным оборудованием.
Фильтрующий элемент и степень очистки
Модель оснащена двумя параллельными сменными фильтрующими картриджами, что позволяет обрабатывать значительные объемы воздуха с сохранением качества фильтрации. Как и для всей серии GFD, степень очистки зависит от типа установленных элементов и соответствует стандартным классам:
| Класс фильтра | Допустимый размер твердых частиц | Предельное содержание масла |
|---|---|---|
| P | 1,0 микрон | 0,1 мг/м³ |
| M | 0,1 микрон | 0,1 мг/м³ |
| H | 0,01 микрон | 0,01 мг/м³ |
| C | NA | 0,003 мг/м³ |
Примечание: Для подтверждения класса очистки конкретного элемента модели GFD-450 обратитесь к официальной технической документации.
Ключевые особенности
- Высокая производительность: Пропускная способность до 45 Нм³/мин делает фильтр идеальным для центральных магистралей сжатого воздуха, крупных цехов или обслуживания групп оборудования с высоким суммарным расходом.
- Оптимизированная двухэлементная конструкция с фланцем DN100: Сочетание двух фильтрующих элементов и присоединения DN100 минимизирует аэродинамическое сопротивление, обеспечивая эффективную фильтрацию без значительных потерь давления.
- Увеличенный объем корпуса: Высота 700 мм и общие габариты корпуса (1250×446×700 мм) обеспечивают достаточный внутренний объем для эффективного отделения и накопления конденсата, а также для размещения элементов большой площади.
- Прочная конструкция: Вес в 70 кг свидетельствует о robust-исполнении, рассчитанном на длительную эксплуатацию при высоком давлении и в условиях производственных вибраций.
Рекомендации по выбору
При выборе фильтра GFD-450 для вашей системы необходимо проверить следующие аспекты:
- Расход воздуха: Максимальный расход на участке установки не должен превышать 45 Нм³/мин для обеспечения заявленной эффективности.
- Диаметр магистрали: Обязательно наличие соответствующего фланца DN100 на трубопроводе для монтажа.
- Рабочее давление: Выбор исполнения (10, 16, 25, 40 бар) должен соответствовать или превышать максимальное рабочее давление в системе.
- Требования к чистоте: Подбор сменных фильтрующих элементов (2 шт.) необходимого класса для обеспечения требуемого качества воздуха (например, класс H для удаления масляных аэрозолей).
Заключение
Фланцевый магистральный фильтр GFD-450 является мощным и надежным решением для промышленных предприятий, где объем потребляемого сжатого воздуха требует использования оборудования высокой производительности. Его способность эффективно очищать до 45 Нм³/мин делает его оптимальным выбором для построения централизованных систем подготовки воздуха, обеспечивающих бесперебойную и качественную работу всего пневматического оборудования цеха или завода.
