Как выбрать осушитель для компрессора
Осушитель сжатого воздуха — ключевой элемент системы воздухоподготовки, от правильного выбора которого зависит эффективность работы пневмооборудования и качество конечной продукции. Вот подробное руководство по выбору.
Ключевые параметры выбора
1. Требуемая точка росы
- +3 °C до +10 °C: Достаточно рефрижераторного осушителя. Подходит для большинства стандартных применений в отапливаемых помещениях (пневмоинструмент, обдув, некоторые этапы пищевого производства).
- -20 °C до -70 °C: Требуется адсорбционный осушитель. Применяется в критичных к влажности отраслях: медицина, фармацевтика, электронная промышленность, покрасочные камеры, работы на улице в холодное время года.
2. Производительность компрессора (л/мин или м³/мин)
Производительность осушителя должна быть правильно подобрана под производительность компрессора с учетом поправочных коэффициентов. Недостаточная производительность осушителя приведет к плохому осушению и поломкам.
3. Рабочее давление в системе (бар)
Осушитель должен быть рассчитан на максимальное давление в вашей системе. Эффективность адсорбционных осушителей напрямую зависит от давления.
4. Температура воздуха на входе
- Для рефрижераторных оптимально +35–40 °C. Более горячий воздух (например, от поршневых компрессоров) требует установки дополнительного охладителя или подбора осушителя с запасом.
- Для адсорбционных рекомендуется температура не выше +35–40 °C, иначе резко падает эффективность адсорбента и требуется больший размер осушителя.
5. Температура и условия окружающей среды
- Рефрижераторные осушители эффективно работают при температуре окружающего воздуха от +5 °C до +45 °C. Их нельзя устанавливать в неотапливаемых помещениях, где температура может опуститься ниже +5 °C, так как это приведет к замерзанию конденсата.
- Адсорбционные осушители могут работать в более широком диапазоне температур, включая отрицательные.

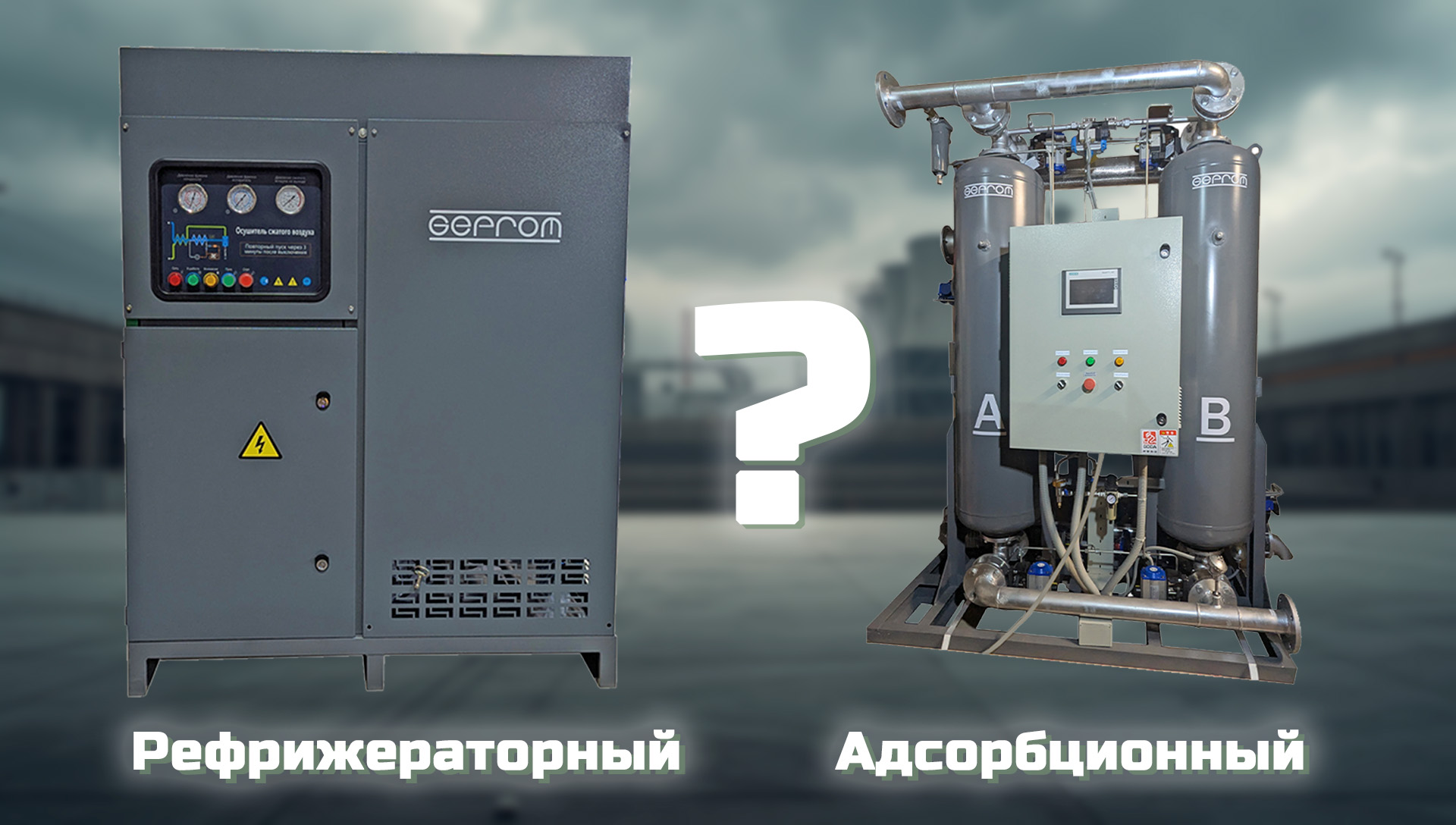

Типы осушителей: особенности и применение

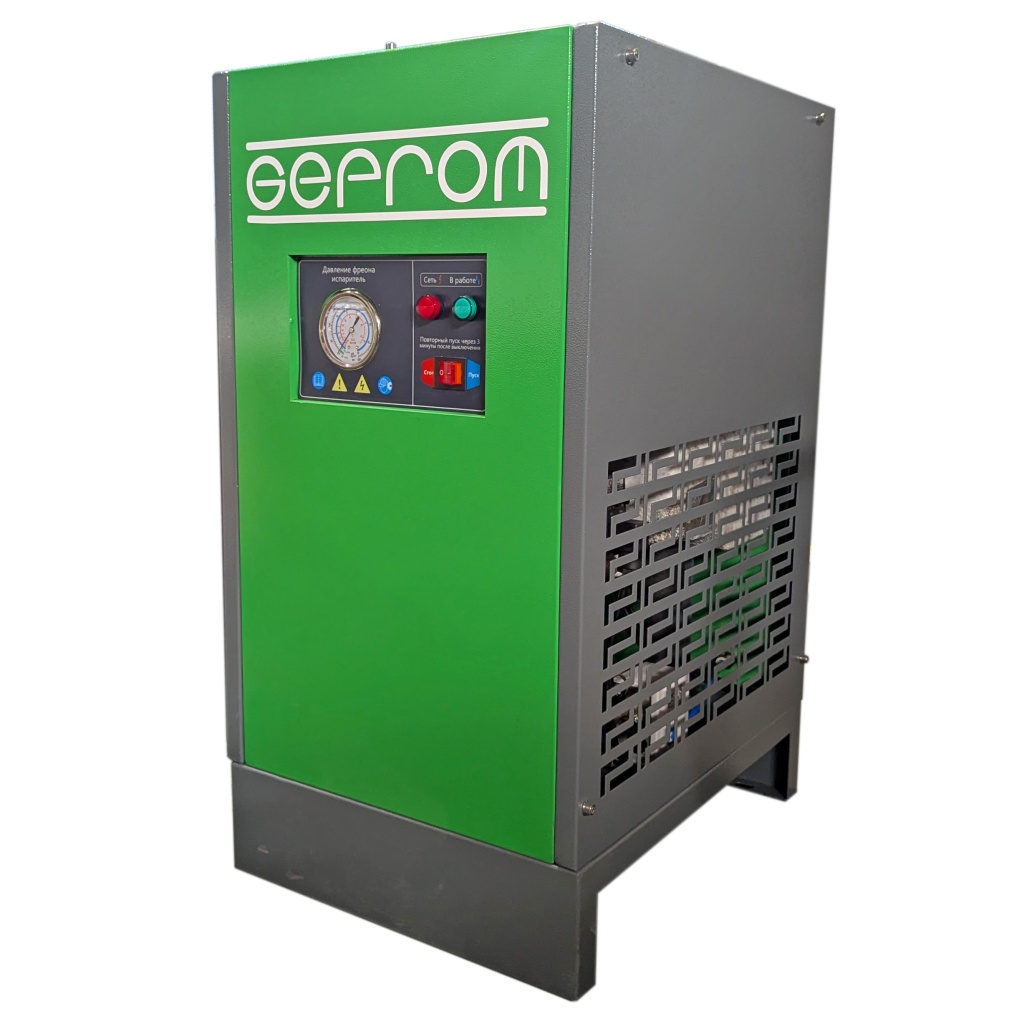

Рефрижераторный осушитель воздуха

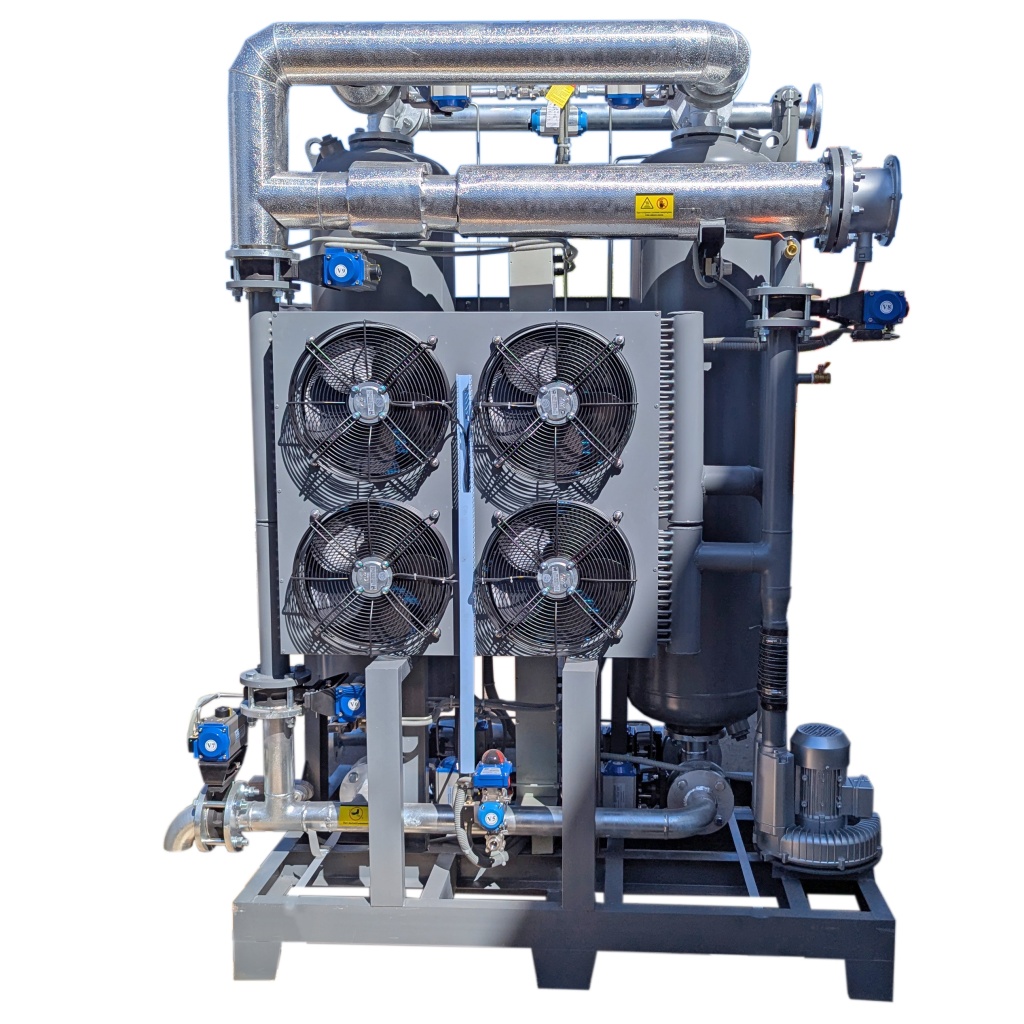

Адсорбционный осушитель воздуха
В таблице ниже сравниваются основные типы осушителей:
| Параметр | Рефрижераторный | Адсорбционный |
|---|---|---|
| Принцип работы | Охлаждение воздуха и конденсация влаги | Поглощение влаги адсорбентом (силикагель, оксид алюминия) |
| Точка росы | +3 °C … +10 °C | -20 °C … -70 °C |
| Энергопотребление | Среднее | Высокое (особенно с горячей регенерацией) |
| Кап. затраты | Низкие | Высокие |
| Экспл. затраты | Низкие | Высокие (замена адсорбента) |
| Чувствительность к маслу | Устойчив | Требует предварительной очистки от паров масла |
| Оптимальная сфера | Производство, мастерские, пищевая пром. (не критические процессы) | Медицина, фармацевтика, покраска, электроника, химия |
Таблица 1: Сравнение основных типов осушителей сжатого воздуха.
Подтипы осушителей
Рефрижераторные делятся на:
- Нециклические (постоянного действия): Проще, дешевле, но менее энергоэффективны при неполной нагрузке.
- Циклические: Энергоэффективнее, так как отключаются при низкой нагрузке, но имеют более высокую начальную стоимость и больше изнашиваемых частей из-за циклов включения/выключения.
Адсорбционные делятся по способу регенерации:
- Холодной регенерации (продувка): Используют до 15-20% сухого воздуха для продувки, что ведет к потерям производительности.
- Горячей регенерации (с подогревом): Экономичнее по продувочному воздуху (менее 5-8%), но требуют затрат электроэнергии на нагрев, имеют высокую стоимость.
Пример выбора: Рефрижераторные осушители GEPROM серии GRD
После того как вы определили требуемую производительность с помощью расчетов, ключевой задачей становится подбор конкретной модели, которая будет соответствовать всем параметрам: расходу, давлению, типу подключения и энергоэффективности.
В качестве примера надежного и технологичного оборудования, полностью отвечающего описанным выше критериям, можно рассмотреть рефрижераторные осушители серии GRD от компании GEPROM. Это современные установки, разработанные для работы в составе промышленных компрессорных станций. Вот почему они могут стать оптимальным выбором:
- Широкий модельный ряд: Линейка GRD покрывает огромный диапазон производительности — от 1,6 до 130 Нм³/мин, что позволяет подобрать решение как для небольшой мастерской, так и для крупного производственного цеха.
- Высокое рабочее давление: Все модели рассчитаны на работу при давлении до 16 бар, что перекрывает потребности большинства стандартных пневмосистем.
- Современный хладагент: Модели используют экологичные хладагенты R410A и R407C. Это обеспечивает высокую энергоэффективность и соответствие современным экологическим стандартам.
- Энергоэффективность: Осушители GEPROM спроектированы с учетом экономии энергии, что напрямую снижает эксплуатационные расходы.
Краткая таблица для подбора модели под ваши нужды:
| Модель GEPROM GRD | Производительность* | Давление (бар) | Соединение | Питание |
|---|---|---|---|---|
| GRD-1,6 | 1,6 Нм³/мин (96 м³/ч) | 16 | Rc1" | 220V / 50Hz |
| GRD-2,6 | 2,6 Нм³/мин (156 м³/ч) | 16 | Rc1" | 220V / 50Hz |
| GRD-3,8 | 3,8 Нм³/мин (228 м³/ч) | 16 | Rc1" | 220V / 50Hz |
| GRD-6,5 | 6,5 Нм³/мин (390 м³/ч) | 16 | Rc1-1/2" | 220V / 50Hz |
| GRD-10,5 | 10,5 Нм³/мин (630 м³/ч) | 16 | Rc2" | 220V / 50Hz |
| GRD-13,5 | 13,5 Нм³/мин (810 м³/ч) | 16 | Rc2" | 220V / 50Hz |
| GRD-17 | 17 Нм³/мин (1020 м³/ч) | 16 | Rc2,5" | 220V / 50Hz |
*Производительность указана для входящего давления 7 бар и температуры +35°C. Обязательно учитывайте поправочные коэффициенты при выборе.
Как выбрать?
1. По результатам расчета вашей требуемой производительности вы выбираете модель с ближайшей большей производительностью.
2. Проверяете соответствие по давлению.
3. Определяетесь с типом подключения.
4. Убеждаетесь, что напряжение питания доступно на объекте.
Этот пример наглядно показывает, как теоретические расчеты преобразуются в выбор конкретной модели оборудования, отвечающей всем техническим требованиям вашей компрессорной станции.
Расчет требуемой производительности осушителя
Производительность осушителя редко равна производительности компрессора. Её нужно рассчитывать по формулам с использованием поправочных коэффициентов.
Для рефрижераторного осушителя:
Vтреб. = Vкомпр. / (F1 × F2 × F3 × F4)
Где:
Vтреб. — требуемая производительность осушителя (л/мин).
Vкомпр. — производительность компрессора (л/мин).
F1 — коэффициент давления (см. Таблицу 2).
F2 — коэффициент температуры окружающей среды (см. Таблицу 3).
F3 — коэффициент температуры воздуха на входе (см. Таблицу 4).
F4 — коэффициент требуемой точки росы (см. Таблицу 5).
Таблица 2: Коэффициент F1 (Давление)
| Давление, бар | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
|---|---|---|---|---|---|---|---|---|
| Коэффициент F1 | 0.77 | 0.86 | 0.93 | 1.00 | 1.05 | 1.14 | 1.21 | 1.27 |
Таблица 3: Коэффициент F2 (Темп. окр. среды)
| Температура, °C | <25 | 30 | 35 | 40 | 45 |
|---|---|---|---|---|---|
| Коэффициент F2 | 1.00 | 0.95 | 0.88 | 0.79 | 0.68 |
Таблица 4: Коэффициент F3 (Темп. входа воздуха)
| Температура, °C | <30 | 35 | 40 | 45 | 50 | 55 |
|---|---|---|---|---|---|---|
| Коэффициент F3 | 1.11 | 1.00 | 0.81 | 0.67 | 0.55 | 0.45 |
Таблица 5: Коэффициент F4 (Точка росы)
| Точка росы, °C | +3 | +5 | +7 | +10 |
|---|---|---|---|---|
| Коэффициент F4 | 0.91 | 1.00 | 1.10 | 1.26 |
Пример расчета:
Дан компрессор на 1500 л/мин. Давление = 8 бар, темп. окр. среды = +30°C, темп. воздуха на входе = +45°C, нужна точка росы +5°C.
Vтреб. = 1500 / (1.05 × 0.95 × 0.67 × 1.00) ≈ 1500 / 0.668 ≈ 2245 л/мин.
Вывод: Нужен осушитель с производительностью ~2250 л/мин, а не 1500 л/мин.
Дополнительные советы и предупреждения

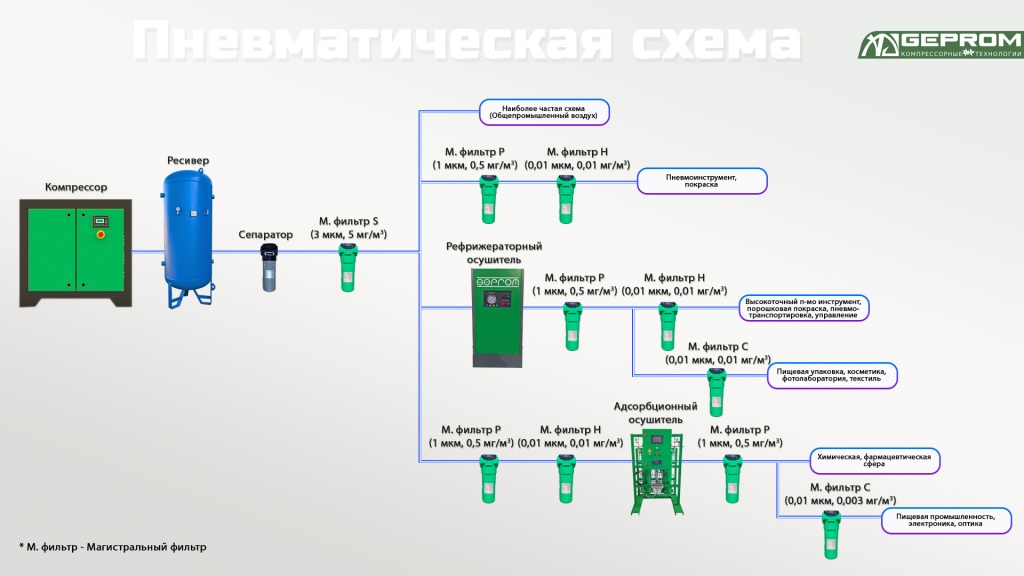

- Местоположение осушителя: Стандартная схема — компрессор → ресивер → осушитель → фильтры тонкой очистки. Это позволяет воздуху предварительно охладиться в ресивере и снизить нагрузку на осушитель, а также защитить его от большого количества жидкой влаги и примесей.
- Обязательная фильтрация: Перед адсорбционным осушителем необходимо устанавливать коалесцентный фильтр для удаления паров масла и аэрозолей. Попадание масла на адсорбент необратимо разрушает его.
- Энергоэффективность: При больших объемах сжатого воздуха и переменной нагрузке стоит рассмотреть более дорогие, но экономичные варианты: циклические рефрижераторные осушители или адсорбционные с горячей регенерацией.
- Качество конденсатоотводчика: Ненадежный или забитый слив конденсата сведет на нет всю работу даже самого дорогого осушителя. Выбирайте качественные дренажные устройства (с таймером, с электроклапаном).
Заключение
- Определите необходимую точку росы для ваших задач.
- Выберите тип осушителя (рефрижераторный/адсорбционный) исходя из п.1 и бюджета.
- Соберите исходные данные: производительность компрессора, давление, температуры.
- Рассчитайте требуемую производительность осушителя по формулам с поправочными коэффициентами. Не игнорируйте этот шаг!
- Убедитесь, что в схеме есть ресивер и предварительные фильтры (особенно для адсорбционного типа).
- Для сложных задач или при сомнениях обратитесь к специалистам производителя или дистрибьютора. Они помогут с точным расчетом и подбором модели.
Правильный подбор осушителя — это инвестиция в надежность вашего оборудования и качество продукции, которая избежит порчи из-за влаги и примесей.
