При обустройстве и обслуживании нефтегазовых месторождений часто требуется инертный газ высокого давления в точках, куда не подведены коммуникации. Специально для таких условий разработаны передвижные компрессорные азотные станции (ПКСА). Это самодостаточные установки, смонтированные на колесном шасси или санях, которые производят азот нужной чистоты прямо на объекте. В статье разберем устройство, сферы использования и отличия двух востребованных моделей — ПКСА-5/101 и ПКСА-9/200.
Конструкция и принцип работы ПКСА
Передвижная азотная станция работает по принципу выделения азота из атмосферного воздуха. Весь процесс происходит в нескольких последовательно соединенных модулях, смонтированных на общей раме.
Типовая компоновка оборудования выглядит так:
- Винтовой компрессор с дизельным двигателем. Обеспечивает первичное сжатие воздуха и полную независимость от внешних источников энергии.
- Система фильтрации и осушки. Удаляет из сжатого воздуха влагу, масляные частицы и механические загрязнения, подготавливая его к разделению.
- Мембранный газоразделительный блок. Здесь через специальные полые волокна проходят молекулы кислорода и других газов, а азот направляется в выходной коллектор.
- Дожимающий компрессор (бустер). Повышает давление полученного азота до требуемых значений (от 100 до 200 атмосфер и выше).
- Пульт управления и контрольно-измерительные приборы. Автоматика отслеживает все параметры работы: производительность, давление, температуру и концентрацию газа.
Такая модульная схема позволяет при необходимости заменять или модернизировать отдельные узлы без замены всей станции. Выбор шасси (автомобильное или салазки) зависит от условий транспортировки и частоты перемещений между объектами.
Где применяются мобильные азотные станции
Основной заказчик ПКСА — предприятия нефтегазового сектора. Оборудование задействовано на всех стадиях работы со скважинами, а также при строительстве и ремонте трубопроводных систем.
На этапе бурения и освоения азот применяют для вызова притока пластовой жидкости, очистки призабойной зоны от продуктов бурения и создания депрессии на пласт. Это позволяет безопасно ввести скважину в эксплуатацию без риска открытого фонтанирования.
При капитальном и текущем ремонте ПКСА используют для глушения скважин (замена тяжелого глинистого раствора на более легкий азот), продавки технологических жидкостей в пласт, продувки лифтовых труб и создания газлифта для удаления жидкости с забоя.
Для интенсификации добычи станции подают азот в составе кислотных составов — азотно-кислотные обработки увеличивают охват пласта и эффективность растворения загрязнений.
В трубопроводном транспорте агрегаты востребованы для продувки и осушки полости после гидроиспытаний, а также для создания инертной подушки в резервуарах и емкостях хранения перед загрузкой или ремонтом.
Сравнительные характеристики ПКСА-5/101 и ПКСА-9/200
Выбор конкретной модели определяется глубиной скважины и требуемым темпом закачки. Одна модель рассчитана на умеренные давления и небольшие объемы, другая — на сложные глубокие интервалы. Основные отличия сведены в таблицу.
| Параметр | ПКСА-5/101 | ПКСА-9/200 |
|---|---|---|
| Объемная подача азота | 5 м³/мин | 9 м³/мин |
| Максимальное рабочее давление | 10,1 МПа (101 атм) | 20,0 МПа (200 атм) |
| Остаточное содержание кислорода | Не более 10% | Не более 10% |
| Установленная мощность двигателя | 110–130 кВт | 240–270 кВт |
| Рабочий температурный диапазон | –45°C до +45°C | –45°C до +45°C |
| Полная масса установки | 13,5 т | 19,5 т |
| Габариты (Д × Ш × В) | 8,35 × 2,5 × 3,0 м | 10,3 × 2,5 × 3,2 м |
Как видно из данных, ПКСА-9/200 почти вдвое превосходит по производительности и давлению, но требует более мощного тягача и имеет большие габариты. ПКСА-5/101 компактнее и легче, что упрощает ее доставку на удаленные площадки с плохими дорогами.
Нормативные требования к оборудованию
При эксплуатации ПКСА в нефтегазовой отрасли действуют строгие правила промышленной безопасности.
Основные требования, закладываемые в техническое задание, включают:
- Взрывозащищенность. Генерация газа с содержанием кислорода менее 10% (по ПБ 08-624-03) гарантирует, что в зоне работы не образуется горючая смесь. Современные мембраны легко обеспечивают этот порог.
- Стабильность параметров. В течение гарантийного срока (обычно 24 месяца) станция обязана сохранять паспортную производительность и давление без увеличения энергопотребления.
- Климатическое исполнение. Оборудование должно работать под открытым небом при температурах от -45°C до +45°C, что соответствует требованиям ГОСТ 15150-69 для исполнения УХЛ1.
Дополнительно учитывается стойкость к вибрациям при транспортировке и возможность быстрого развертывания на площадке силами штатного расчета.
Рекомендации по выбору модели

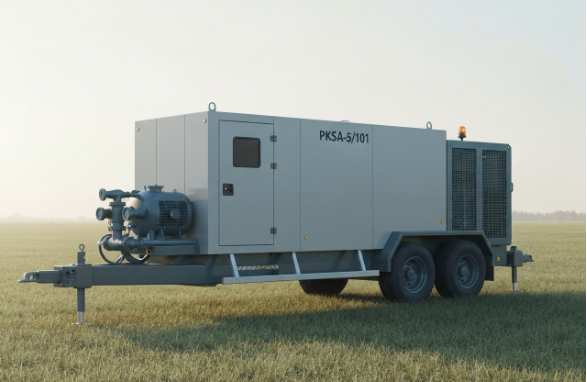

ПКСА-5/101 подойдет для обслуживания неглубоких эксплуатационных скважин, проведения продувок наземных коммуникаций, а также для работы в стесненных условиях, где важен небольшой радиус разворота и малая нагрузка на дорожное покрытие.
ПКСА-9/200 необходима на глубоких скважинах с высоким пластовым давлением, при проведении крупных ремонтов с большим расходом газа, а также при закачке азота в пласт для поддержания давления. Высокая производительность сокращает время операции и снижает общие затраты на аренду спецтехники.
Техническая поддержка и поставка
Компания «Гепром» поставляет передвижные азотные станции в различном исполнении: на базе полноприводных шасси, на санях для северных условий или в блок-контейнерах для стационарной установки. Все оборудование проходит заводские испытания и адаптировано к российским условиям эксплуатации. Применение собственных ПКСА позволяет заказчику отказаться от доставки баллонов или криогенной жидкости, получая газ нужных параметров прямо на месте работ. Для подбора оптимальной комплектации и расчета стоимости специалисты компании проводят предварительную консультацию с учетом геологических условий и решаемых задач.
