Рефрижераторный осушитель удаляет влагу из сжатого воздуха за счет охлаждения потока до температуры, при которой водяной пар конденсируется и выводится из системы через конденсатоотводчик.
Такое оборудование применяется в промышленных пневмосетях для защиты трубопроводов, пневмоинструмента, клапанов, цилиндров и технологического оборудования от влаги.
Зачем осушать сжатый воздух
Атмосферный воздух всегда содержит водяной пар. При сжатии в компрессоре его концентрация увеличивается, а после охлаждения часть влаги переходит в жидкое состояние. Если не удалить конденсат, он попадает в магистраль и к потребителям.
- Снижается риск коррозии трубопроводов и арматуры;
- Повышается ресурс пневмоцилиндров, клапанов и пневмоинструмента;
- Сокращается вероятность брака при покраске, упаковке и производстве продукции;
- Стабилизируется работа фильтров и элементов подготовки воздуха;
- Снижаются затраты на обслуживание пневмосистемы.
Основной принцип работы
Работа рефрижераторного осушителя основана на изменении влагоемкости воздуха при охлаждении. Чем ниже температура воздуха, тем меньше водяного пара он может удерживать. Когда поток охлаждается до рабочей температуры, избыточная влага конденсируется.
- Влажный сжатый воздух поступает в осушитель после компрессора, ресивера или фильтра.
- Во входном теплообменнике поток предварительно охлаждается встречным потоком уже осушенного воздуха.
- В испарителе холодильного контура воздух охлаждается до температуры конденсации влаги.
- Образовавшийся конденсат отделяется от воздушного потока в сепараторе.
- Влага удаляется через конденсатоотводчик.
- Осушенный воздух повторно подогревается и поступает в пневмосеть.
Что происходит внутри осушителя
Внутри рефрижераторного осушителя работают два связанных контура: воздушный и холодильный. Воздушный контур отвечает за прохождение и осушение сжатого воздуха, холодильный — за отвод тепла и поддержание нужной температуры в испарителе.
Воздушный контур
Сжатый воздух проходит через теплообменники, сепаратор и поступает в магистраль уже с пониженным содержанием влаги.
Холодильный контур
Компрессор хладагента, конденсатор, дросселирующий элемент и испаритель обеспечивают охлаждение потока.
Отвод конденсата
Сепаратор отделяет влагу, а конденсатоотводчик выводит ее из системы без попадания воды в пневмосеть.
Воздушный контур
- Принимает влажный сжатый воздух;
- Охлаждает поток в теплообменниках;
- Отделяет сконденсированную влагу;
- Передает осушенный воздух в магистраль.
Холодильный контур
- Сжимает и конденсирует хладагент;
- Отводит тепло через конденсатор;
- Охлаждает воздух в испарителе;
- Поддерживает рабочую точку росы.
Система отвода конденсата
- Собирает влагу после охлаждения;
- Выводит конденсат из осушителя;
- Снижает риск попадания воды в пневмосеть;
- Требует регулярного контроля и обслуживания.
Схема движения воздуха
Типовая схема установки рефрижераторного осушителя в компрессорной системе выглядит следующим образом:

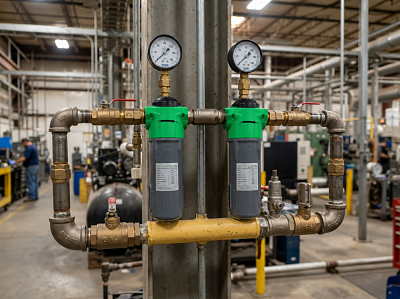

Компрессор → ресивер → магистральный фильтр → рефрижераторный осушитель → фильтр тонкой очистки → пневмосеть
Ресивер стабилизирует расход и снижает пульсации. Фильтр перед осушителем защищает теплообменник от масла и твердых частиц. Фильтр после осушителя задерживает остаточные аэрозоли и загрязнения.
Температура точки росы
Ключевой параметр рефрижераторного осушителя — точка росы под давлением. Она показывает, до какой температуры можно охладить сжатый воздух при рабочем давлении без образования дополнительного конденсата.
Для рефрижераторных осушителей типовое значение точки росы составляет около +3 °C. Это оптимальный уровень для большинства промышленных пневмосистем, расположенных в отапливаемых помещениях.
Воздушное и водяное охлаждение
В большинстве рефрижераторных осушителей используется воздушное охлаждение конденсатора. Тепло от холодильного контура отводится в помещение через радиатор и вентилятор.
Для осушителей большой производительности может применяться водяное охлаждение. В таких моделях конденсатор охлаждается оборотной или технической водой, что снижает тепловую нагрузку на компрессорную.
Воздушное охлаждение
- Простое подключение
- Не требуется водяной контур
- Важна вентиляция помещения
- Нужно очищать конденсатор от пыли
Водяное охлаждение
- Подходит для крупных расходов воздуха
- Снижает тепловыделение в помещении
- Требует контроля качества воды
- Нужен стабильный расход охлаждающей воды
Как выбрать рефрижераторный осушитель
Осушитель подбирается не только по номинальной производительности компрессора. Важно учитывать реальные условия эксплуатации: давление, температуру воздуха на входе, температуру в помещении, пиковые расходы и требования к качеству воздуха.
- Расход сжатого воздуха, Нм³/мин или Нм³/ч;
- Рабочее давление в пневмосистеме;
- Температура воздуха на входе в осушитель;
- Температура окружающей среды;
- Требуемая точка росы;
- Тип подключения и доступное электропитание;
- Свободное место для монтажа и обслуживания.
Рефрижераторные осушители GEPROM
В линейке GEPROM представлены рефрижераторные осушители серии GRD для промышленных пневмосистем с пропускной способностью от 1,6 до 200 Нм³/мин.
| Параметр | Значение |
|---|---|
| Пропускная способность | от 1,6 до 200 Нм³/мин |
| Рабочее давление | до 16 бар |
| Питание | 220 В / 50 Гц и 380 В / 50 Гц |
| Хладагенты | R410A и R407C |
| Присоединение | от Rc1" до DN200 |
| Исполнение | воздушное и водоохлаждаемое |
Где применяются рефрижераторные осушители
Машиностроение
- Пневмоинструмент
- Пневмоцилиндры
- Станочные линии
Покрасочные участки
- Подготовка воздуха
- Снижение риска брака
- Защита оборудования
Упаковочные линии
- Пневмоавтоматика
- Исполнительные механизмы
- Стабильная работа клапанов
Пищевое производство
- Технологический воздух
- Пневмотранспорт
- Линии фасовки
Итог
Рефрижераторный осушитель — базовый элемент промышленной системы подготовки сжатого воздуха. Он охлаждает поток, конденсирует влагу, отделяет ее в сепараторе и удаляет через дренаж.
GEPROM подбирает и поставляет рефрижераторные осушители для компрессорных систем, а также комплектует линии подготовки воздуха под задачи конкретного производства.
