Модульная компрессорная станция (МКС) — это автономный и мобильный комплекс для производства сжатого воздуха требуемого объема и качества. Она представляет собой готовый "компрессорный зал на колёсах", который можно быстро доставить на объект и ввести в эксплуатацию.
Основные преимущества МКС:
- Мобильность – возможность быстрого перемещения к месту эксплуатации;
- Компактность – все оборудование размещено в едином блок-контейнере;
- Модульность – гибкость конфигурации под конкретные задачи;
- Энергоэффективность – оптимизированная работа системы;
- Сокращение затрат – отсутствие необходимости строительства отдельного помещения.
Принцип работы МКС
Модульная компрессорная станция работает по следующей схеме:
- Забор воздуха – через систему фильтров и жалюзи с регулируемым электроприводом;
- Сжатие – винтовой компрессор нагнетает воздух до заданного давления;
- Подготовка воздуха – осушение, очистка от примесей, охлаждение;
- Накопление – сжатый воздух поступает в ресивер (воздухосборник);
- Подача в пневмосеть – через распределительную систему к потребителям.
Управление процессом полностью автоматизировано, контроль параметров осуществляется через систему мониторинга.
Состав модульной компрессорной станции
МКС включает в себя:
1. Блок-контейнер
- Цельнометаллический или панельно-блочный корпус;
- Утепление (стены – сэндвич-панели 100 мм, потолок – сталь 1,5 мм с утеплителем 150 мм, пол – рифлёная сталь 4 мм);
- Устойчивость к экстремальным температурам (от -40°C до +40°C).
2. Основное оборудование
- Винтовой компрессор (требуемой для вас производительности и давления);
- Осушители (адсорбционные или рефрижераторные);
- Фильтры (тонкой и грубой очистки);
- Ресивер (воздухосборник);
- Система вентиляции (включая жалюзи с электроприводом Belimo).
3. Вспомогательные системы
- Электроснабжение (ввод 380 В, возможна установка ИБП);
- Автоматика и управление (дистанционный мониторинг, SCADA-системы);

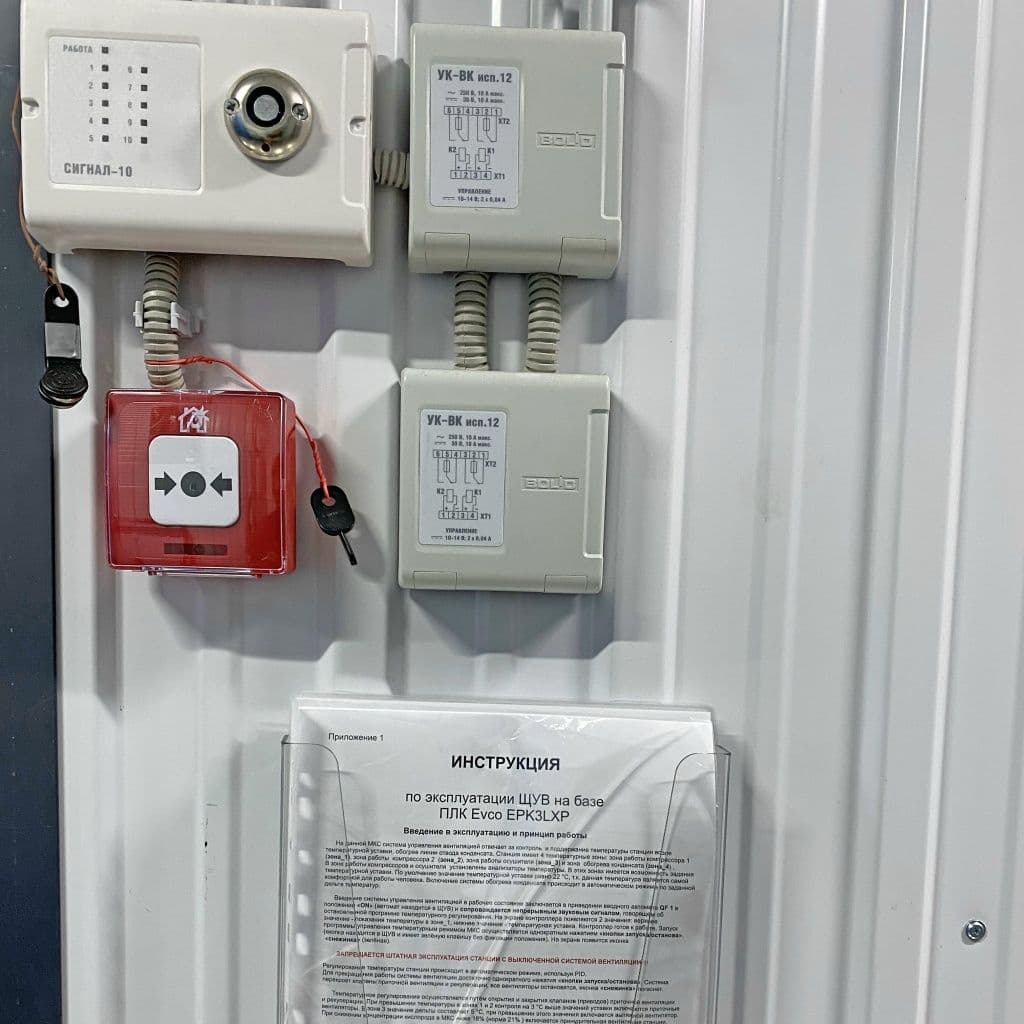

- Освещение и безопасность (аварийное освещение, пожаротушение);
- Отопление.
Срок службы модульных компрессорных станций до 25 лет. Компрессорные станции имеют гарантию и периодически обслуживается профессиональными инженерами.
Вариации МКС
Модульные компрессорные станции представлены в двух основных вариантах исполнения: на базе морских контейнеров и блочно-модульные конструкции. Каждый тип обладает уникальными характеристиками, адаптированными под конкретные задачи заказчика.

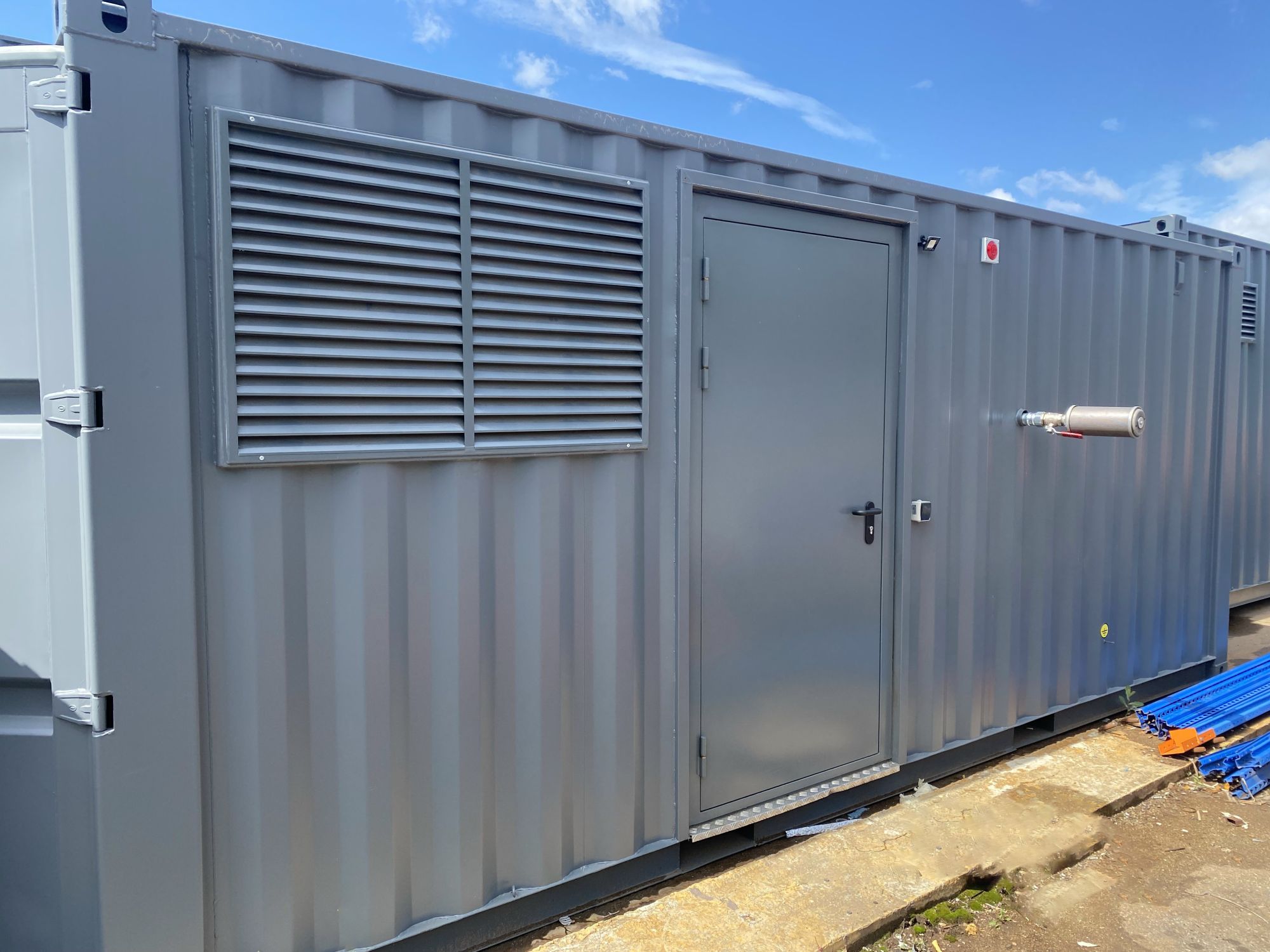

1. МКС на базе морских контейнеров
Стандартные габариты контейнеров обеспечивают мобильность и удобство транспортировки. Основные варианты:
- 10-футовый контейнер: 2991 × 2438 × 2896 мм;
- 20-футовый контейнер: 6058 × 2438 × 2591 мм;
- 30-футовый контейнер: 9125 × 2438 × 2896 мм;
- 40-футовый контейнер: 12192 × 2438 × 2896 мм;
Особенности:
Готовая конструкция с заводской комплектацией.
Усиленная рама и утепление (минеральная вата или пенополиуретан) для работы в диапазоне от -60°C до +50°C
Возможность установки компрессоров мощностью до 300 кВт и производительностью до 1000 м³/мин
2. Блочно-модульные МКС
Используются для более сложных проектов, где требуется гибкость в размещении оборудования. Основные конфигурации:
Односекционные модули:
- 12 × 3,45 × 3,45 м
- 6 × 3,45 × 3,45 м
Многосекционные модули:
- 6 × 6,9 × 3,45 м (два соединенных модуля)
- 12 × 6,9 × 3,45 м (два модуля)
- 12 × 10,35 × 3,45 м (три модуля)
Заключение
Модульные компрессорные станции – это современное решение для предприятий, требующих надежного и мобильного источника сжатого воздуха. Благодаря гибкости конфигурации, высокой энергоэффективности и долговечности (до 25 лет), МКС находят применение в нефтегазовой отрасли, металлургии, строительстве и других сферах.
Производство МКС под конкретные задачи позволяет минимизировать затраты на инфраструктуру и обеспечить быстрый ввод оборудования в эксплуатацию – достаточно ровной площадки, электросети 380 В и подключения к пневмосети.
Если вам нужна модульная компрессорная станция – наши специалисты разработают оптимальное решение, учитывающее все ваши требования
