От идеи – к реализации

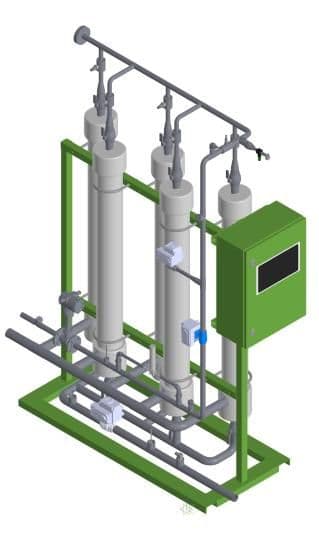

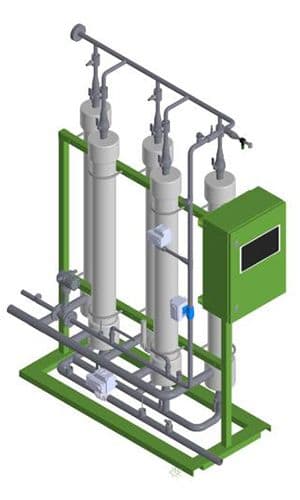

- Проектирование каждой модели в программе Компас-3Dи AutoCAD с учетом индивидуальных требований и особенностей технологического процесса (конфигурация генератора, горизонтальное / вертикальное расположение мембран, габариты).
- Широкий диапазон опций (контроль наличия паров масла в поступающем сжатом воздухе, контроль точки росы, узел учета расхода сжатого газа, датчики температуры, давления и т.д.)
- КИПиАиз реестра СИ. Возможность установки КИПиАпо спецификации Заказчика
- Настройка системы управления генератором с учетом требований Заказчика. Возможность интеграции в АСУ ТП предприятия. Согласование работы с другим оборудованием, настройка на месте
- Декларация ТР ТС 004/2011, 010/2011, 020/2011 по схеме 1д и 010/2011т по схеме 5д (для опасных производственных объектов)

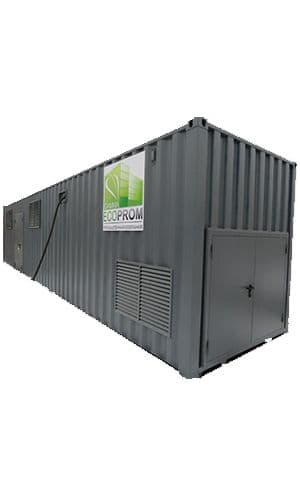

- Возможна поставка комплексной линии с источником сжатого воздуха (компрессор), воздухоподготовкой(осушители, фильтры), дожимным компрессором до 400 бар, трубной и кабельной обвязкой, в том числе и на платформе и в модульной компрессорной станции (МКС)
Гибкий подход к проектированию внешнего вида и конфигурации
- Вертикальное и горизонтальное расположение мембран
- Комплектация КИПиАпо заданию Заказчика

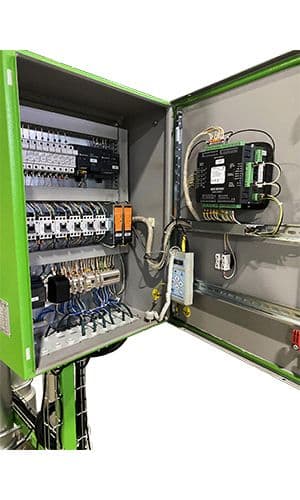

- Электрошкафи система управления с проектом автоматизации по запросу
- Учет антропометрических требований для удобства эксплуатации и обслуживания

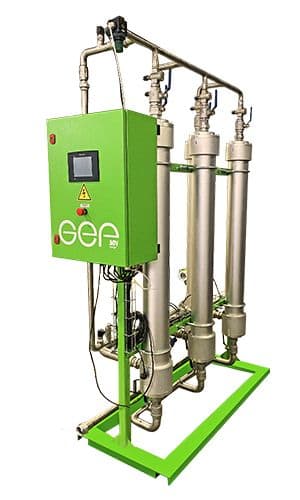

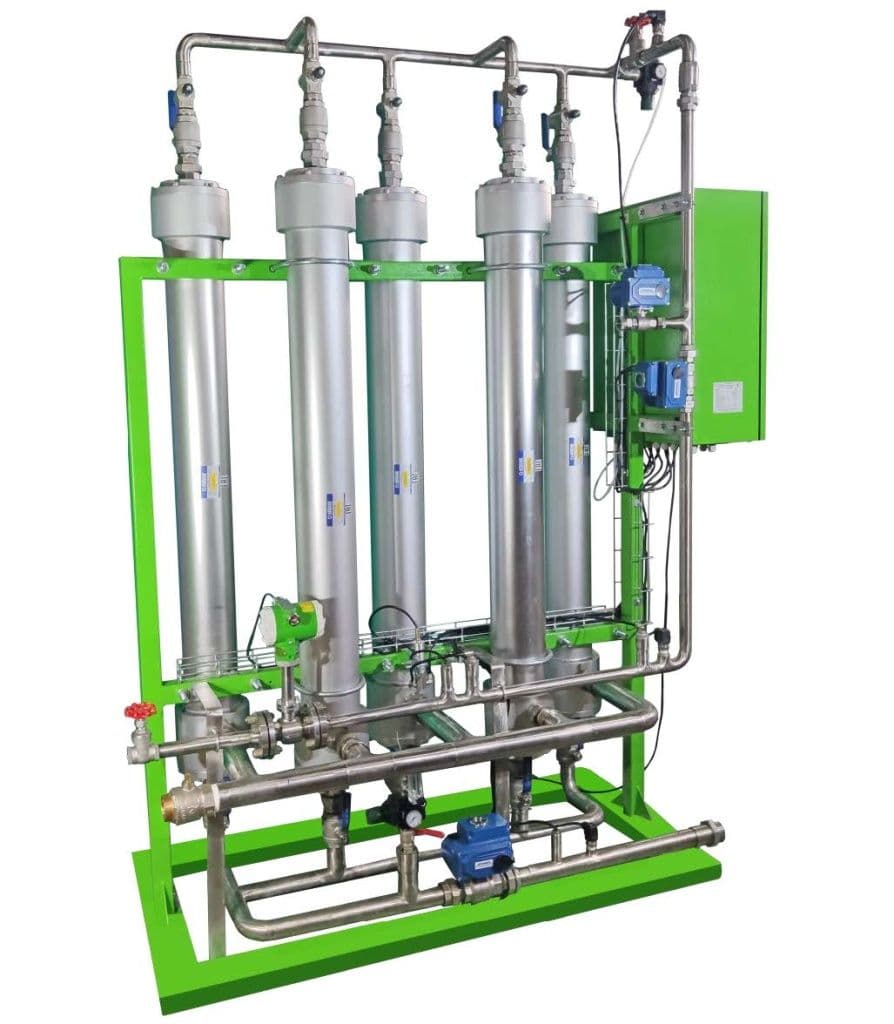

Комплектация
- Узел отбора и анализа газа для определения концентрации кислорода
- Датчик перепада давления для контроля состояния мембран

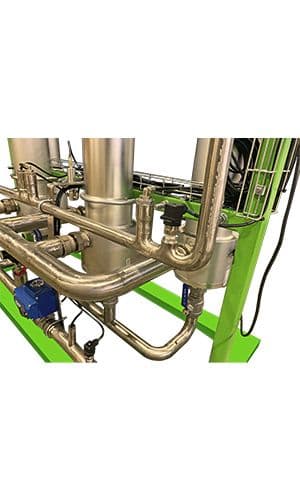

- Трубная обвязка –нержавеющая сталь
- Система управления на базе контроллера Unitronicsс touch-дисплеем (Modbus,Profibus)
- Высокоэффективные мембраны Airrane (Юж. Корея)
- Прочная рама, окрашенная полимерными составами
- Узел продувки для исключения попадания некондиционного газа потребителю
- Шаровые краны с электоприводомс возможностью ручного открытия
- Датчики температуры, давления, точки росы

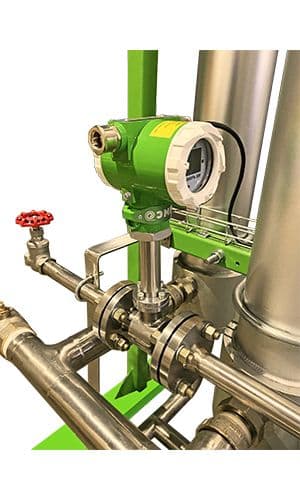

- Узел учета расхода сжатого газа (передача данных на панель управления генератором)
- Выход готового продукта потребителю
- Отвод обогащенного кислородом воздух (пермеат)
- Вход сжатого воздуха

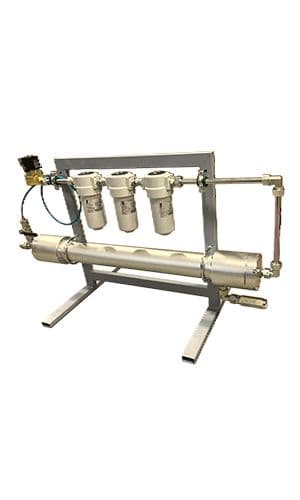

- Узел отбора проб на наличие остаточного количества масла в подводящем сжатом воздухе

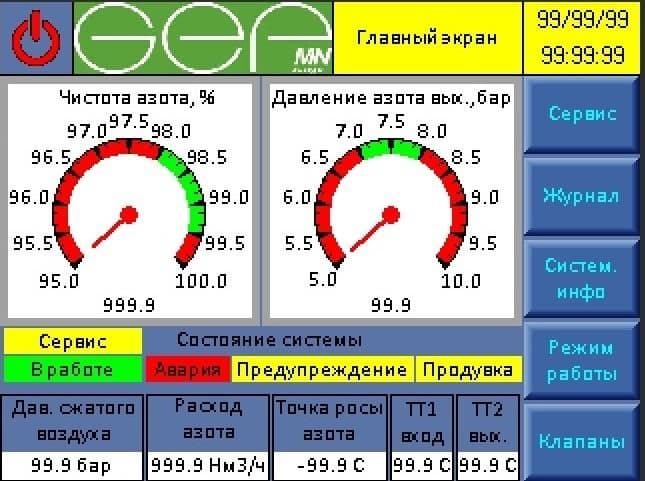

Панель управления
- Кнопка вкл/откл
- Дата / время
- Значение чистоты и давления газа
- Состояние генератора
- Давление сжатого воздуха
- Точка росы сжатого газа
- Температура сжатого воздуха и газа
- Журнал (график давления, расхода и т.д.)
- Системная информация (модель, серийный номер, версия ПО, счетчики, дата выпуска, время до периодического обслуживания)
- Состояние клапанов с возможностью ручного управления
- Режим работы (автоматический и ручной)

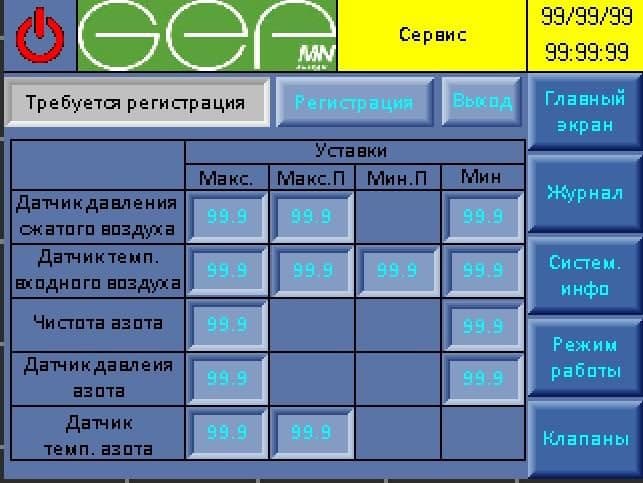

- Сервис (заводские настройки с возможностью изменения уставок по паролю)
