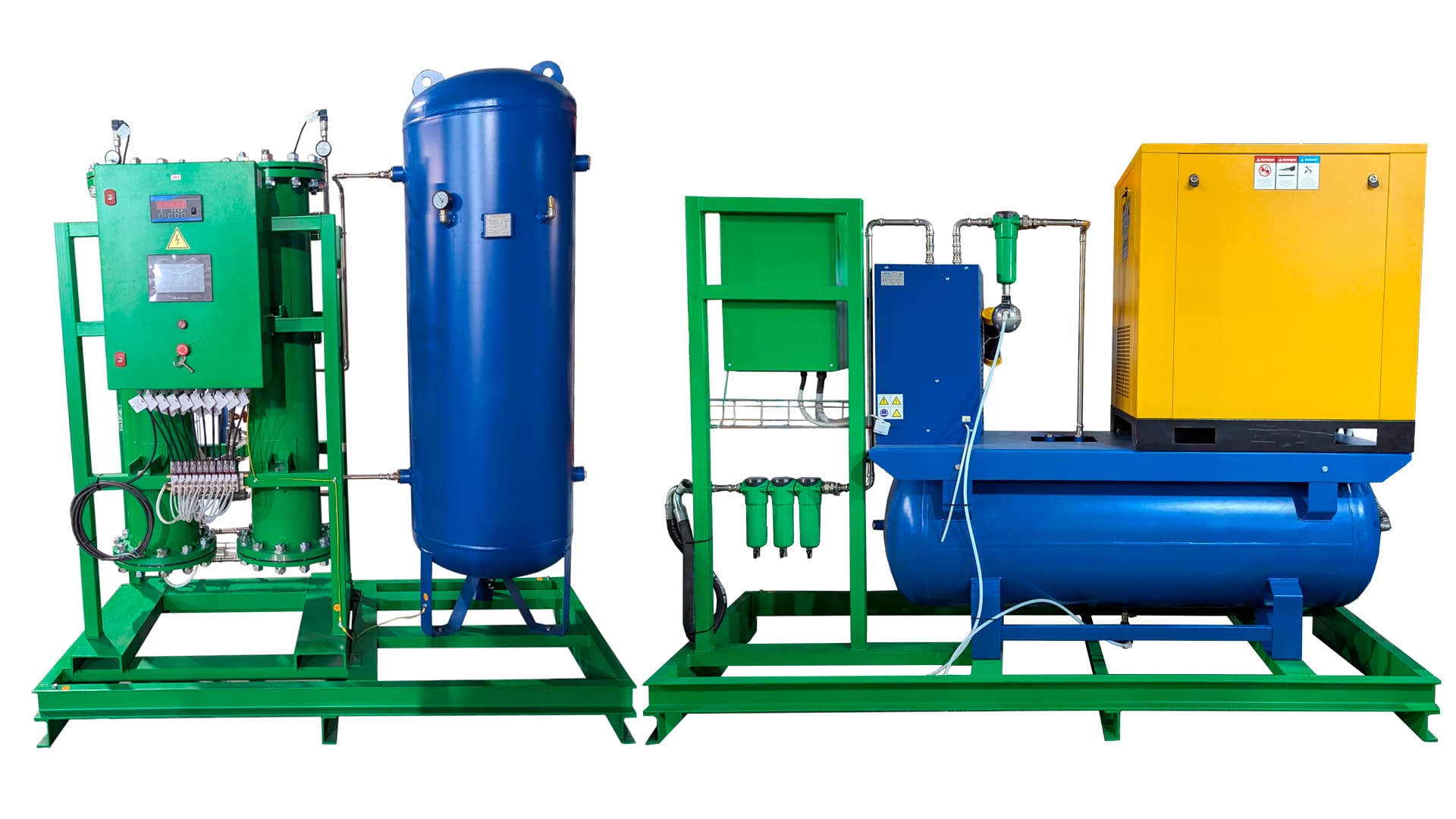

Азотная установка PN-7
Реализованные проекты компрессорных станций и систем сжатого воздуха для промышленных предприятий.
Основные характеристики:
- Производительность азота - 10,2 нм3/ч;
- Концентрация N2 - 99,99%;
- Давление - 8 бар.
Основные компоненты азотной установки PN-7:
- Винтовой компрессор ВК 11P;
- Рефрижераторный осушитель ОВ 7,5;
- Набор фильтров грубой, тонкой и ультратонкой очистки;
- Горизонтальный ресивер РГ-500/10;
- Вертикальный ресивер РВ-500/10;
- Адсорбционный генератор азота.
Азотная установка GEPROM PN-7 состоит из 2 модулей. В пером модуле производится сжатый воздух и его подготовка. Второй модуль служит для генерации сжатого воздуха и его хранение.

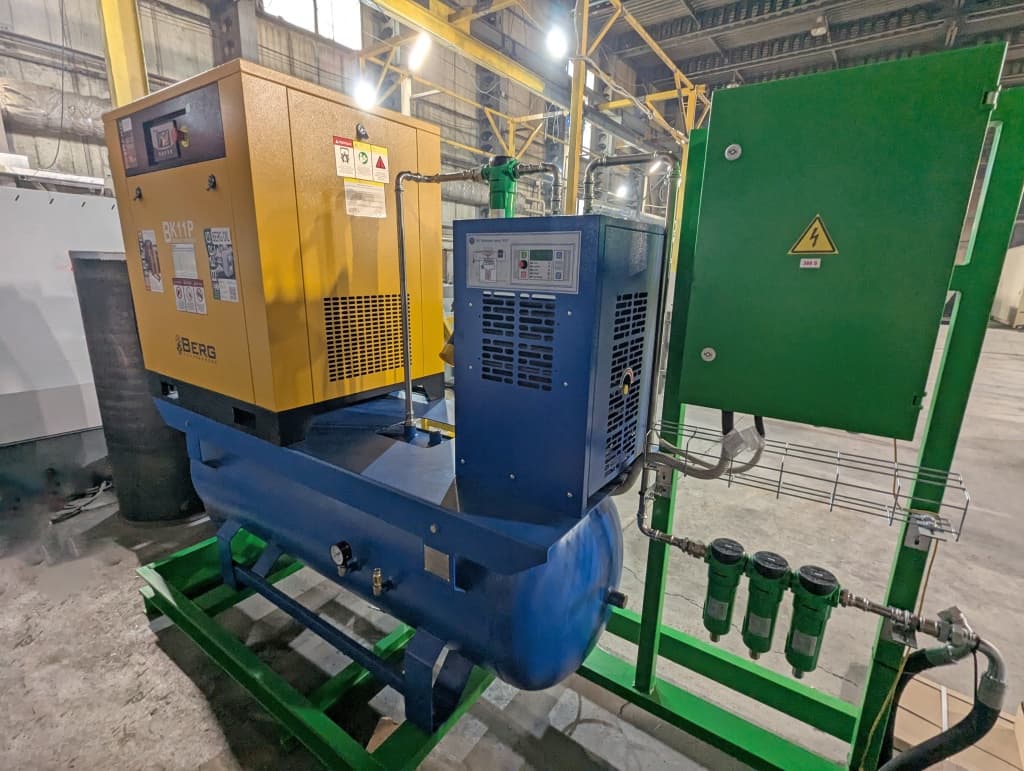

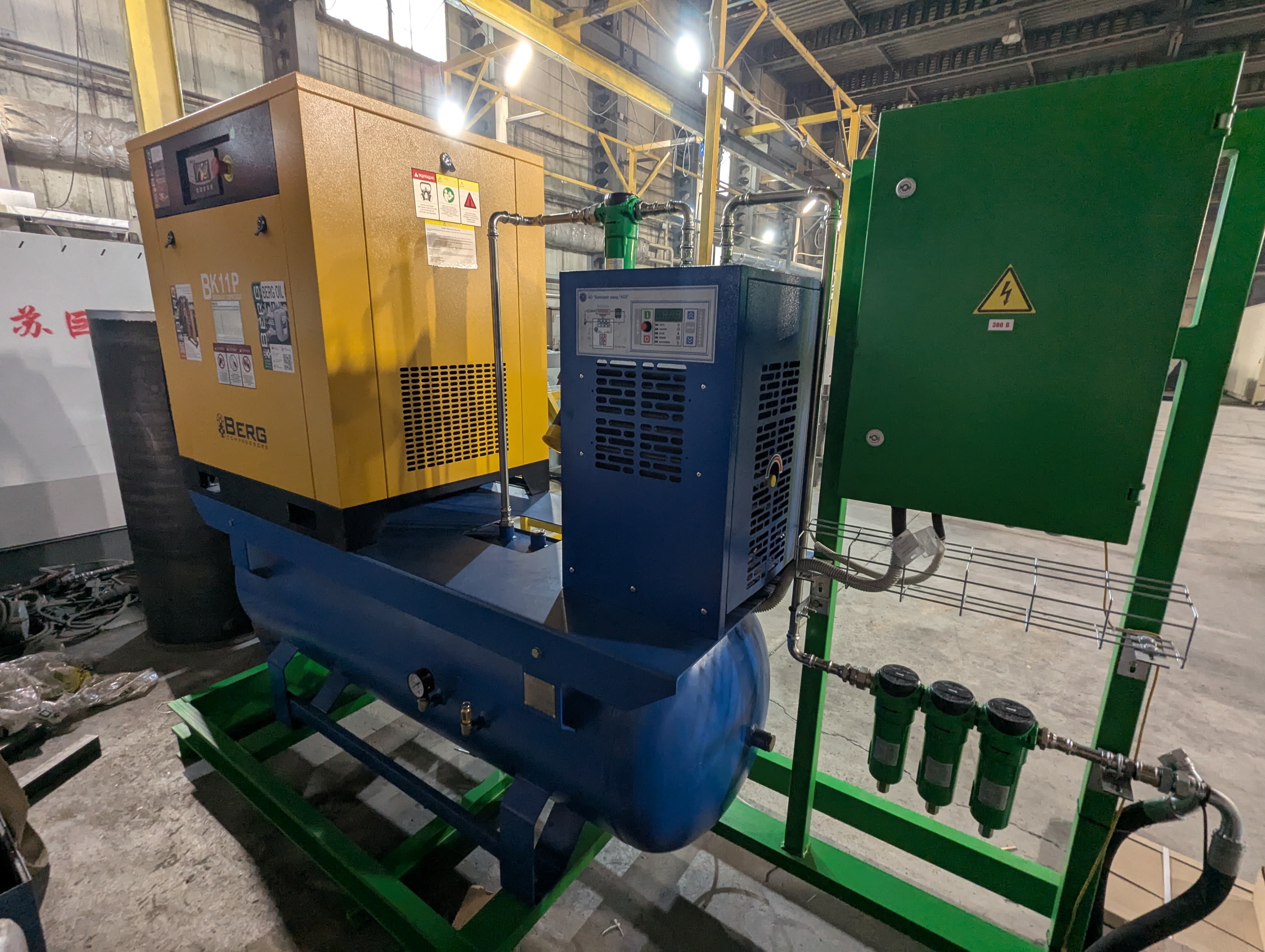

Производство сжатого воздуха
Генерация азота
Процесс производства азота
Винтовой компрессор ВК 11Р сжимает воздух и наполняет горизонтальный ресивер GEPROM РГ-500/10. После этого сжатый воздух проходит через рефрижераторный осушитель, тем самым удаляется влага. Далее воздух проходит через всю цепочку магистральных фильтров (грубая, тонкая, ультратонкая очистка) подготавливая его к поступлению в генератор азота.

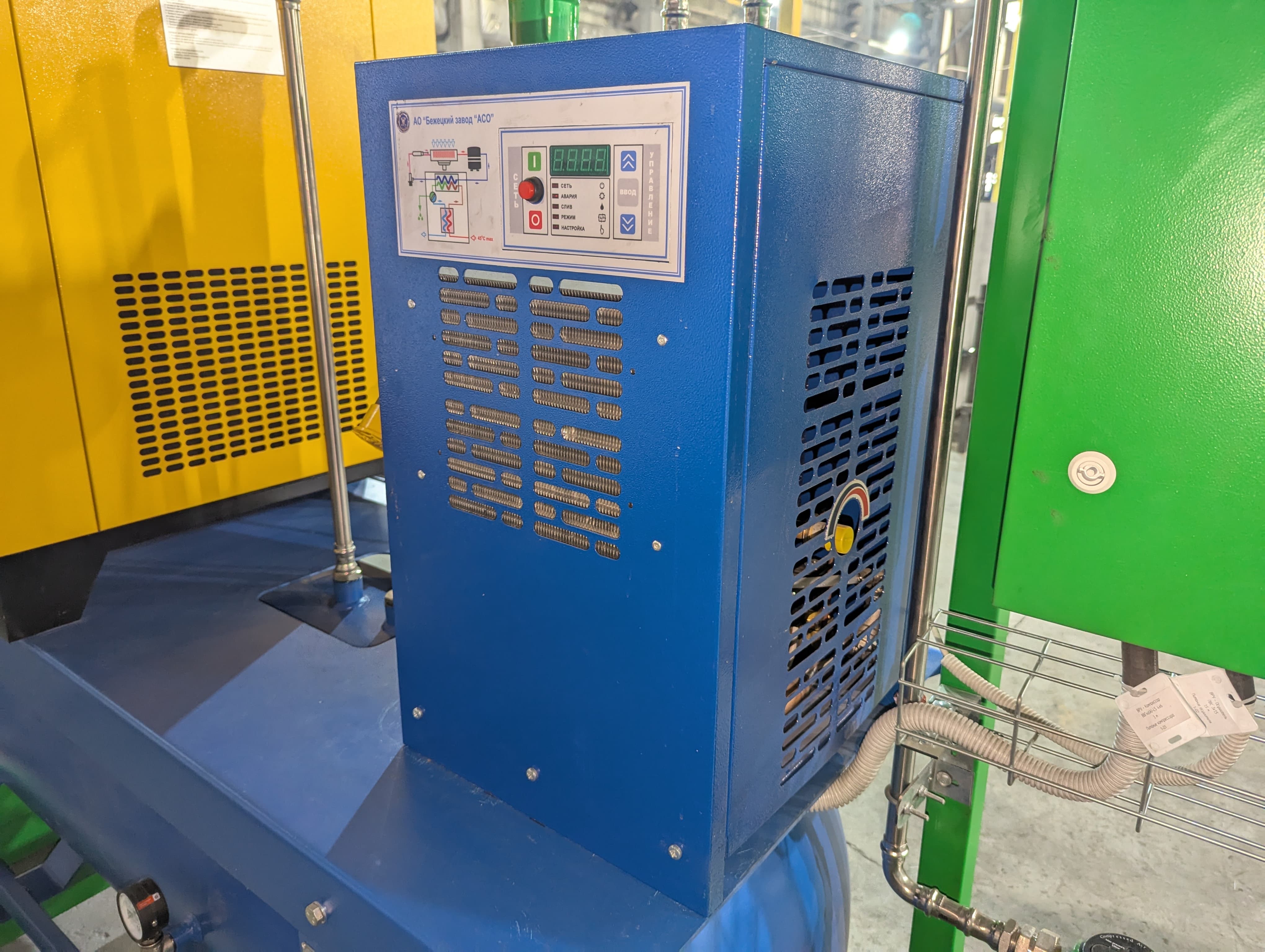

Рефрижераторный осушитель воздуха

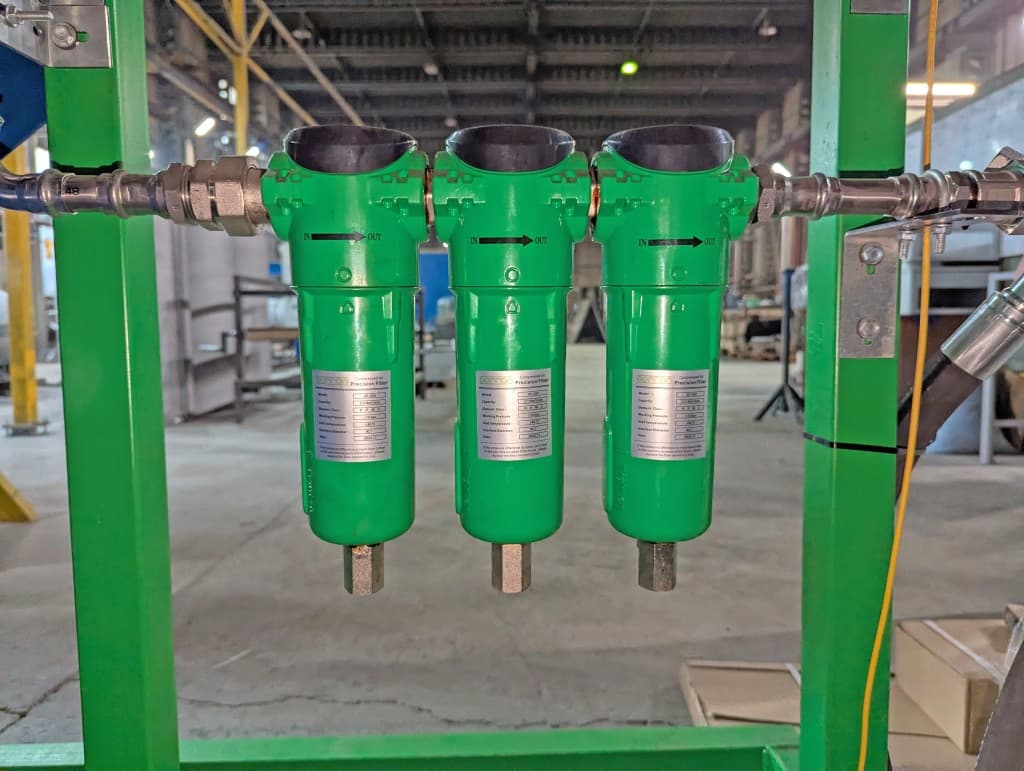

Магистральные фильтры GEPROM

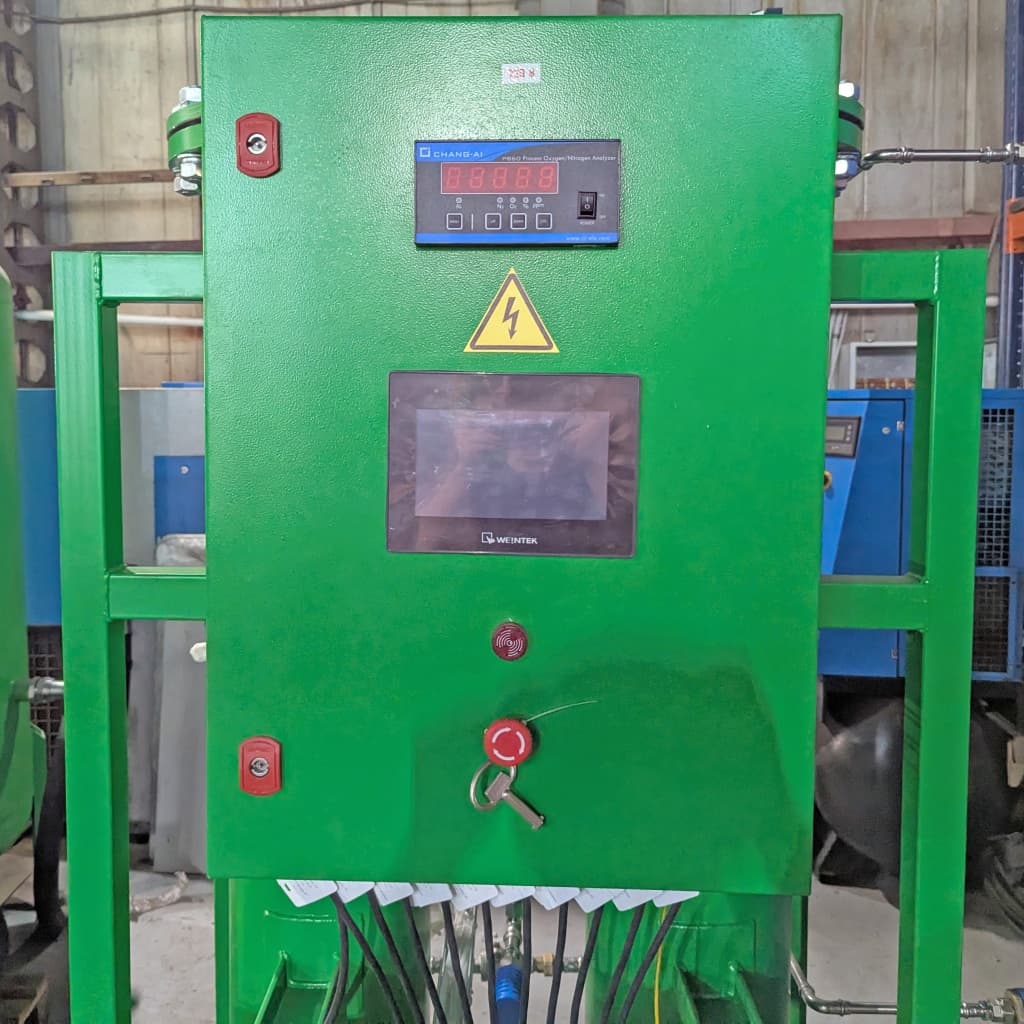

Генератор состоит из блока колон, заполненных адсорбентом, трубной обвязки с запорно- регулирующей арматурой, контрольно-измерительных приборов и системы автоматического управления. Компоненты от ведущих мировых производителей позволяют непрерывно получать азот 24/7 без потери качества в течении гарантированного срока эксплуатации. Для обеспечения правильной, высокоэффективной работы установку необходимо укомплектовывать ресиверами воздуха и азота. Во второй модуль азотной установки сжатый воздух поступает в генератор азота GEPROM. Пройдя через адсорбент остается азот который в дальнейшем хранится в вертикальном ресивере и готов к использованию.

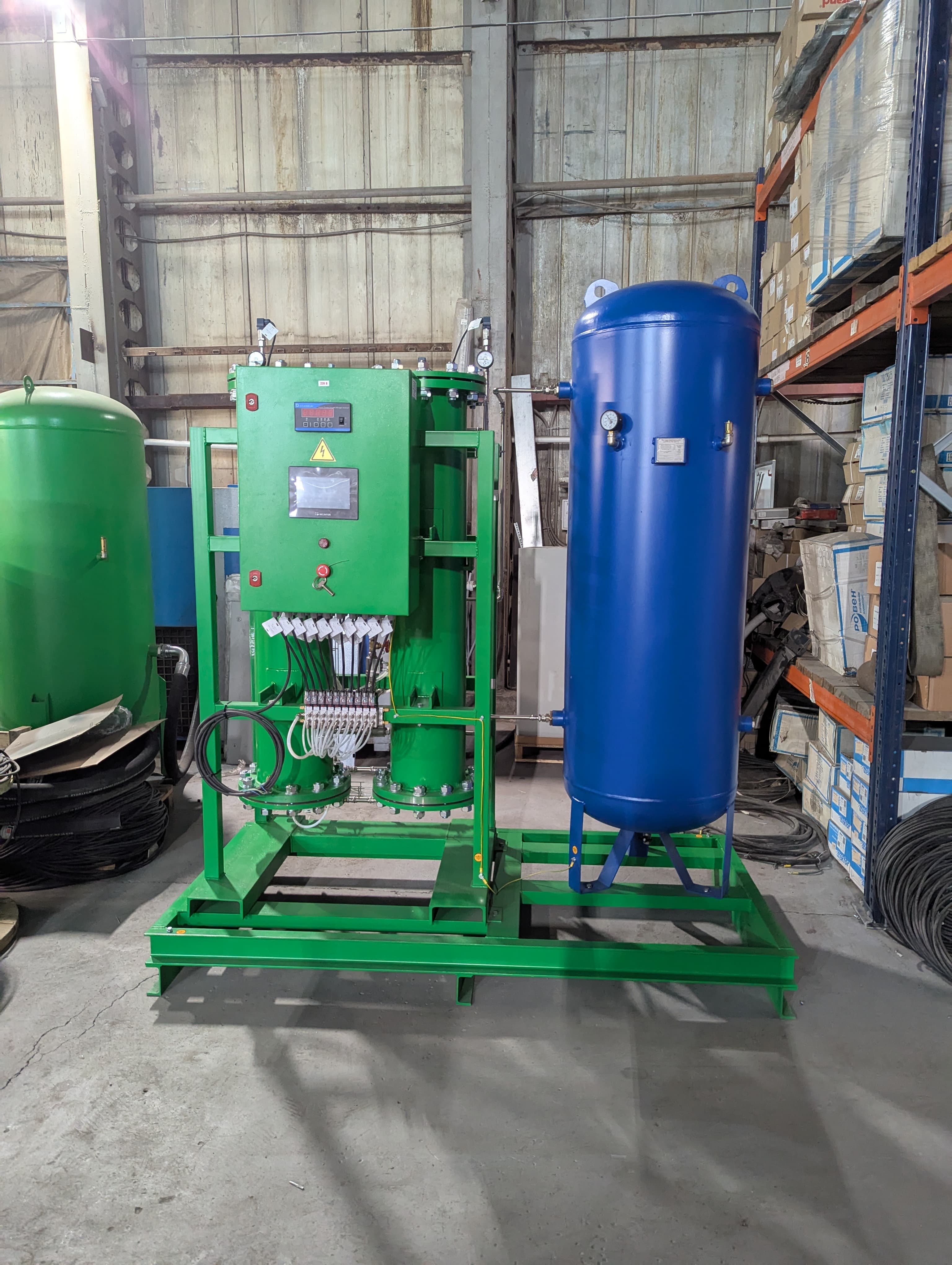

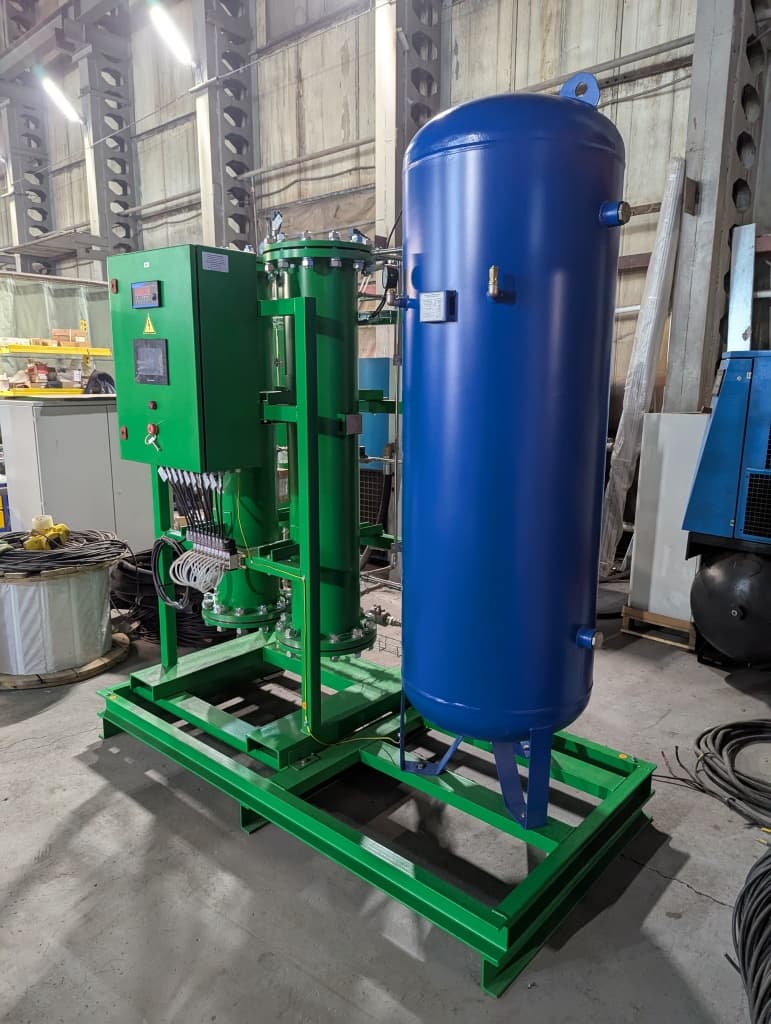

Генератор азота GEPROM

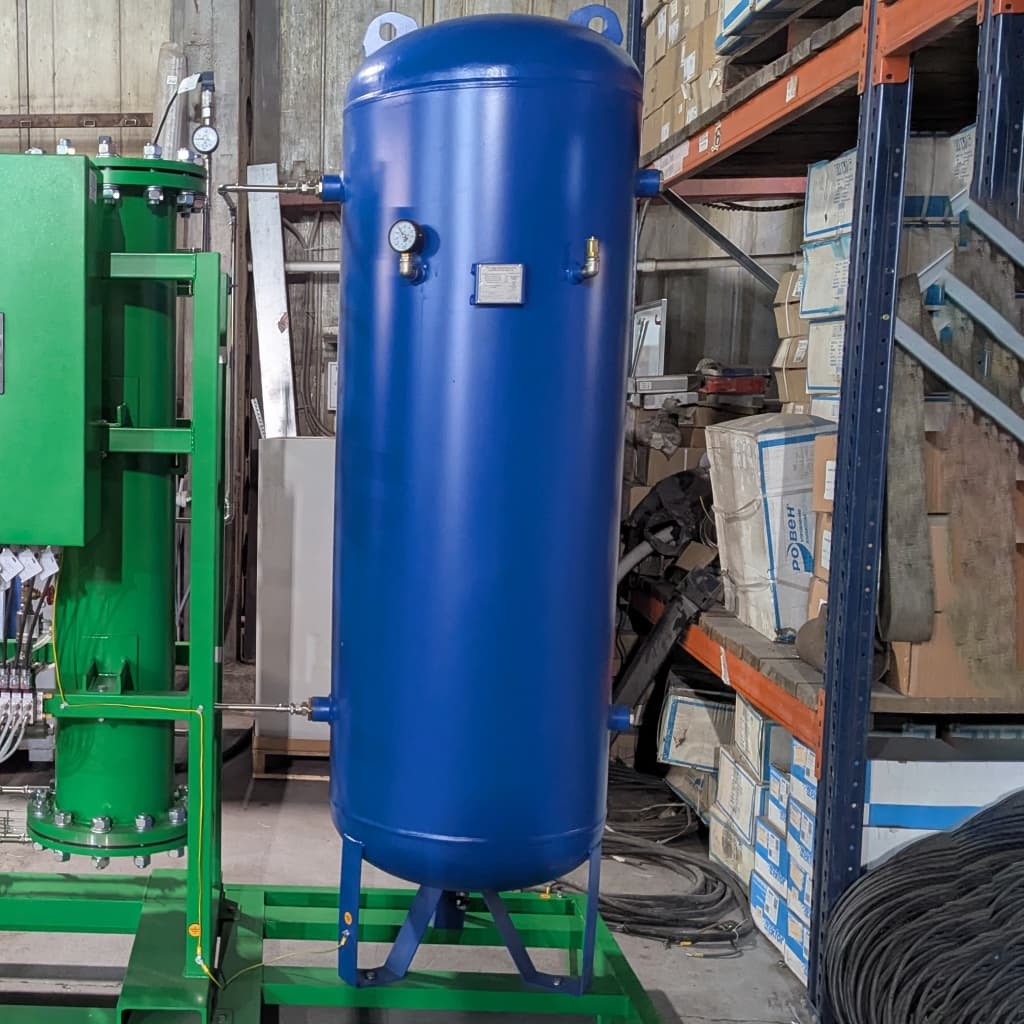

Воздушный ресивер GEPROM РВ-500/10
