Доочистители азота для КИПиА: как получить азот высокой чистоты без строительства новой станции
Решение GEPROM для промышленных предприятий
На большинстве крупных промышленных предприятий азот уже есть. Центральная азотная станция или криогенная установка исправно поставляет технический азот чистотой 99,9-99,99% — вполне достаточно для продувок, инертных атмосфер, пожаротушения и ряда технологических процессов. Но когда речь заходит о питании КИПиА — хроматографов, анализаторов, пневматических клапанов, систем управления — требования резко возрастают.
Технический азот с такими задачами не справляется. И перед главным инженером встаёт выбор:
- Строить отдельную линию высокочистого азота — капиталоёмко, долго, требует отдельного проекта.
- Закупать баллонный азот — дорого, логистически неудобно, зависимость от поставщика.
- Использовать доочиститель азота — подключить к существующей линии компактный блок, который повысит чистоту именно того объёма, который нужен для КИПиА.
Третий путь — это то, что производит и поставляет GEPROM.
Решение GEPROM: доочиститель азота

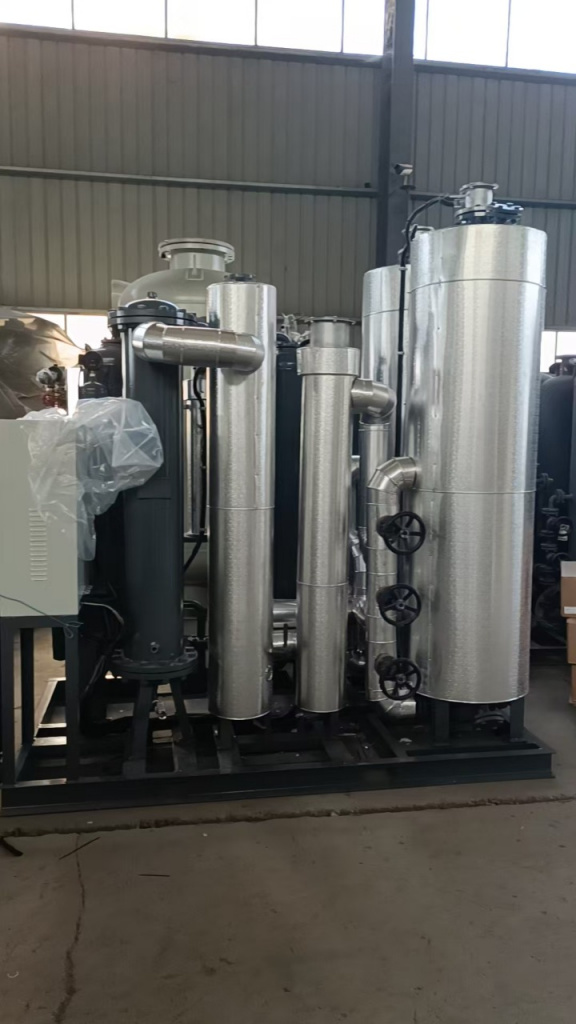

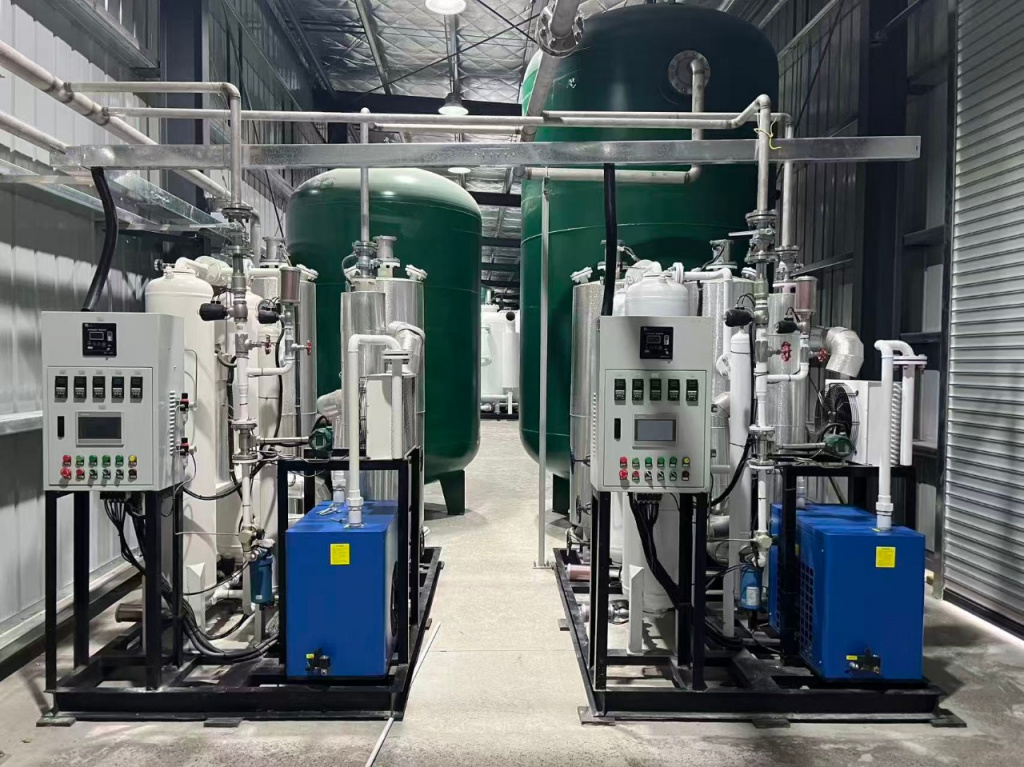

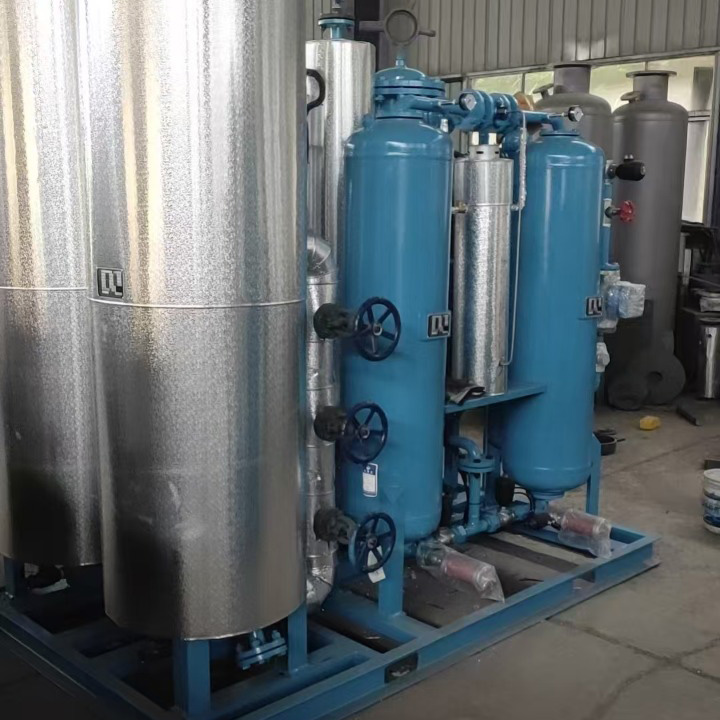

Наше решение — блочная установка доочистки азота
Она монтируется в разрыв существующей азотной магистрали, забирает технический азот с вашей станции и выдаёт на выходе газ класса 5.0 и выше — именно в том объёме, который требуется для нужд КИПиА. Очищать весь поток не нужно: экономика сразу становится привлекательной.

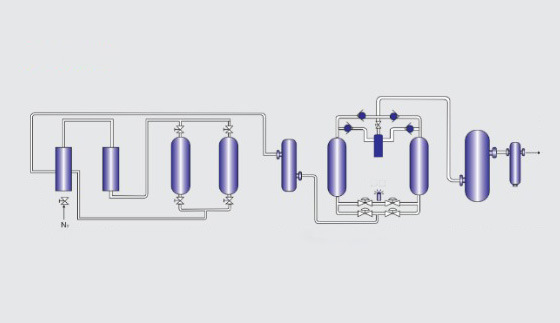

Как работает дожигатель кислорода (азота): типовая технологическая схема
Схема последовательности работы доочистителя: 8 основных узлов установки
Установка состоит из последовательных функциональных узлов:
- Вход сырьевого газа — технический азот из существующей магистрали (99,9-99,99%)
- Нагреватель — подогрев газа до температуры каталитической реакции
- Реактор (каталитическая колонна удаления кислорода) — удаление кислорода с помощью углеродного катализатора
- Высокоэффективный охладитель — охлаждение газа после реактора
- Адсорбционная осушительная установка — обеспечение точки росы ≤ −60°C
- Фильтр тонкой очистки — удаление механических частиц и аэрозолей
- Буферная ёмкость (ресивер) — стабилизация давления и расхода
- Блок автоматики и контроля — анализатор O₂, датчики, сигнализация
В основе работы доочистителя GEPROM — безводородный каталитический метод с использованием углеродного катализатора. Кислород связывается с углеродом катализатора, образуя углекислый газ, который затем легко удаляется. Это полностью исключает применение водорода, делая процесс максимально безопасным и простым в эксплуатации.
Технические характеристики (типовые диапазоны)
| Параметр | Значение |
|---|---|
| Производительность | от 10 до 2000+ Нм³/ч |
| Чистота азота на выходе | ≥ 99,999% (до 99,9999%) |
| Остаточный O₂ | ≤ 10 ppm (по запросу — ≤ 1 ppm) |
| Точка росы на выходе | ≤ −60°C (до −70°C) |
| Давление на входе | 0,05-0,8 МПа (возможна адаптация) |
| Метод очистки | безводородный каталитический (угольный катализатор) |
| Автоматизация | полная: контроль, сигнализация, работа без оператора |
Установка оснащена полной автоматизацией: анализатор кислорода, датчики давления и температуры, аварийная сигнализация, управление регенерацией. Работает в автономном режиме с минимальным участием персонала.
Преимущества решения GEPROM
- Экономия CAPEX — не нужно строить отдельную станцию
- Экономия OPEX — очищается только нужный объём
- Индивидуальный расчёт под ваши параметры
- Простая интеграция без остановки производства
- Надёжность и полная автоматизация
- Безопасность — очистка углеродным катализатором, никакого водорода на площадке
- Сервис без останова (замена реагентов без отключения КИПиА)
- Экспертиза GEPROM — мы производители компрессорного и газового оборудования
Когда дожигатель азота особенно актуален
Модернизация автоматики
Подключаете новые анализаторы или хроматографы — требуется азот 5.0 и выше.
Удалённое производство
Регион без централизованного снабжения сверхчистым азотом.
Отсутствие водорода на площадке
На предприятии нет водорода или его использование запрещено — метод с углеродным катализатором — идеальное решение.
Дорогой баллонный азот
Закупка баллонов стала статьёй значимых затрат или создаёт логистические трудности.
Индивидуальный подход — без компромиссов
Каждый доочиститель рассчитывается с нуля: мы анализируем исходный состав азота, требуемый расход, рабочее давление, условия площадки, требования к автоматизации. На выходе — техническое предложение с конкретными параметрами, компоновкой и стоимостью, а не усреднённая спецификация «для всех».
Оставьте заявку на расчёт доочистителя азота под параметры вашего предприятия
Специалисты GEPROM подготовят техническое предложение в течение 3 рабочих дней.
